京昆高速蒲城到涝峪段焊接网隔离栅设计规格

发布日期：2022-02-23 总浏览：

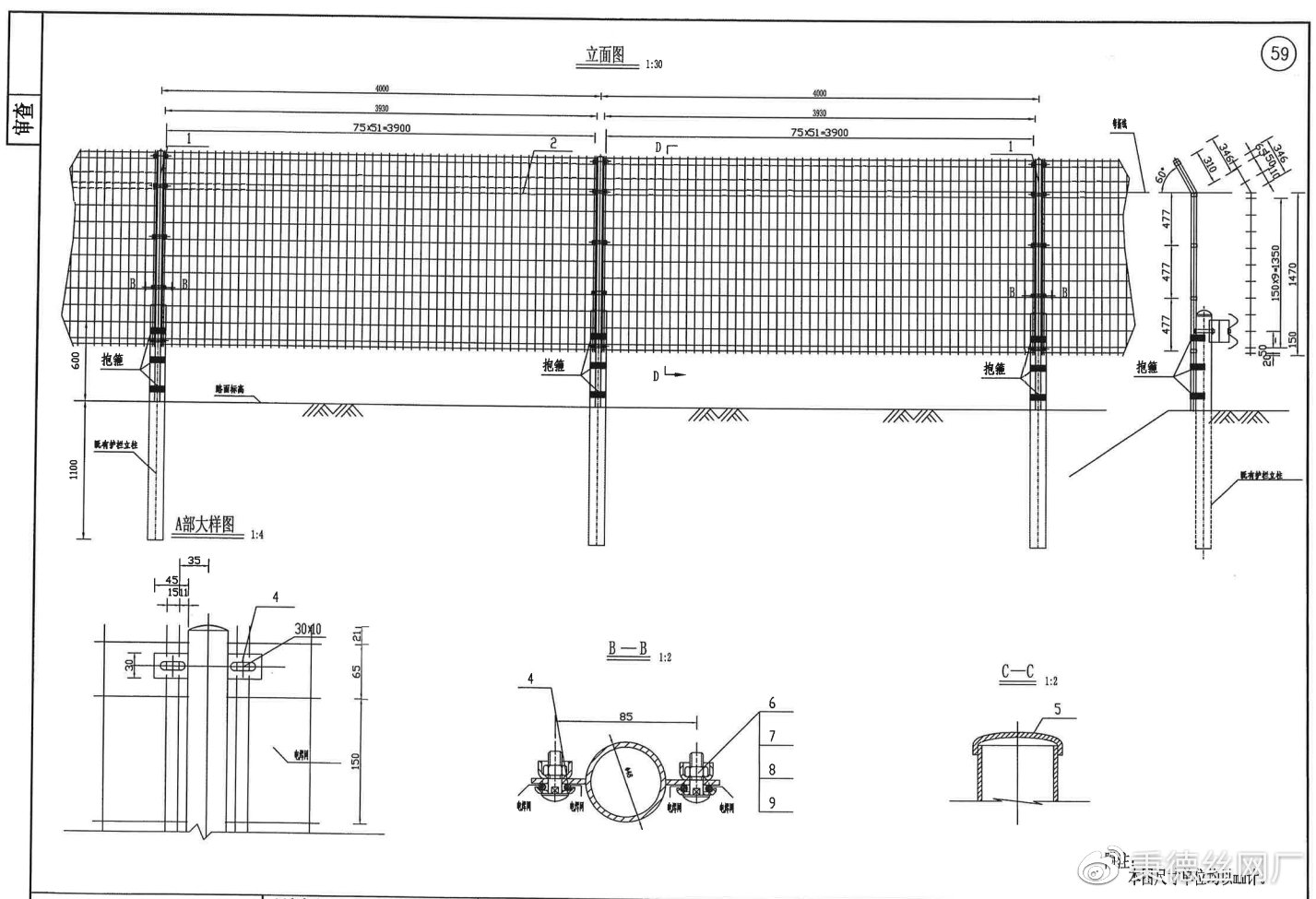

1.本图尺寸单位均以mm计；

2.焊接网单片加工尺寸围3930*1816,其拐角部分应为一次折弯形成；

3.混凝土基础采用预埋，在网架结构就位调顺后，其预留孔应用10号水泥砂浆封填严密；

4,焊接网用φ4mm的低碳钢丝制造，并应符合《一般用途低碳钢丝》(YB/J5294-2009)的规定；

5.立柱采用抱形式附着于原有护栏立柱之上，待临时隔离完成后拆除隔高栅立柱和焊接网片、连接件等供永久隔离使用；
6.本图适用于路侧设置护栏时路基施工初期施工时对施工区与行车区进行有效隔离时使用
7.立桂材料性能应符合GB/1700-2006，尺寸规格应符合B/T6723-2008的规定;
8.施焊前，要求各单体矫正平直并去毛刺及锈迹
9焊接部位要求过度圆滑，无焊渣，虚焊，气孔等缺陷:
10.焊接网隔离栅采用镀锌后浸塑的防腐形式。第一层热浸镀锌所用的锌应为《锌锭)(GB/T470-2008)中规定的特一号或一号锌，镀锌量:网片为90g/㎡;紧固件、连接件为120/㎡:立柱、横梁为275g/㎡。第二层果绿色浸塑层可为聚(氯)乙烯，厚度为聚(氯)乙烯材料:网片0.3mm，其它为0.4mm；
11.浸塑层应满足:(1)均匀光滑、连续、无肉眼可分辨的小孔、空间、孔隙、裂缝、脱皮及其它有害缺陷。
(2)镀层应附着良好，在人工加速实验后，镀层不允许产生裂缝、破损等损伤现象及色:
