电站/铁塔金属防护栅栏

电站/铁塔金属防护栅栏款式介绍

添加时间：2025-05-26  16:09:09

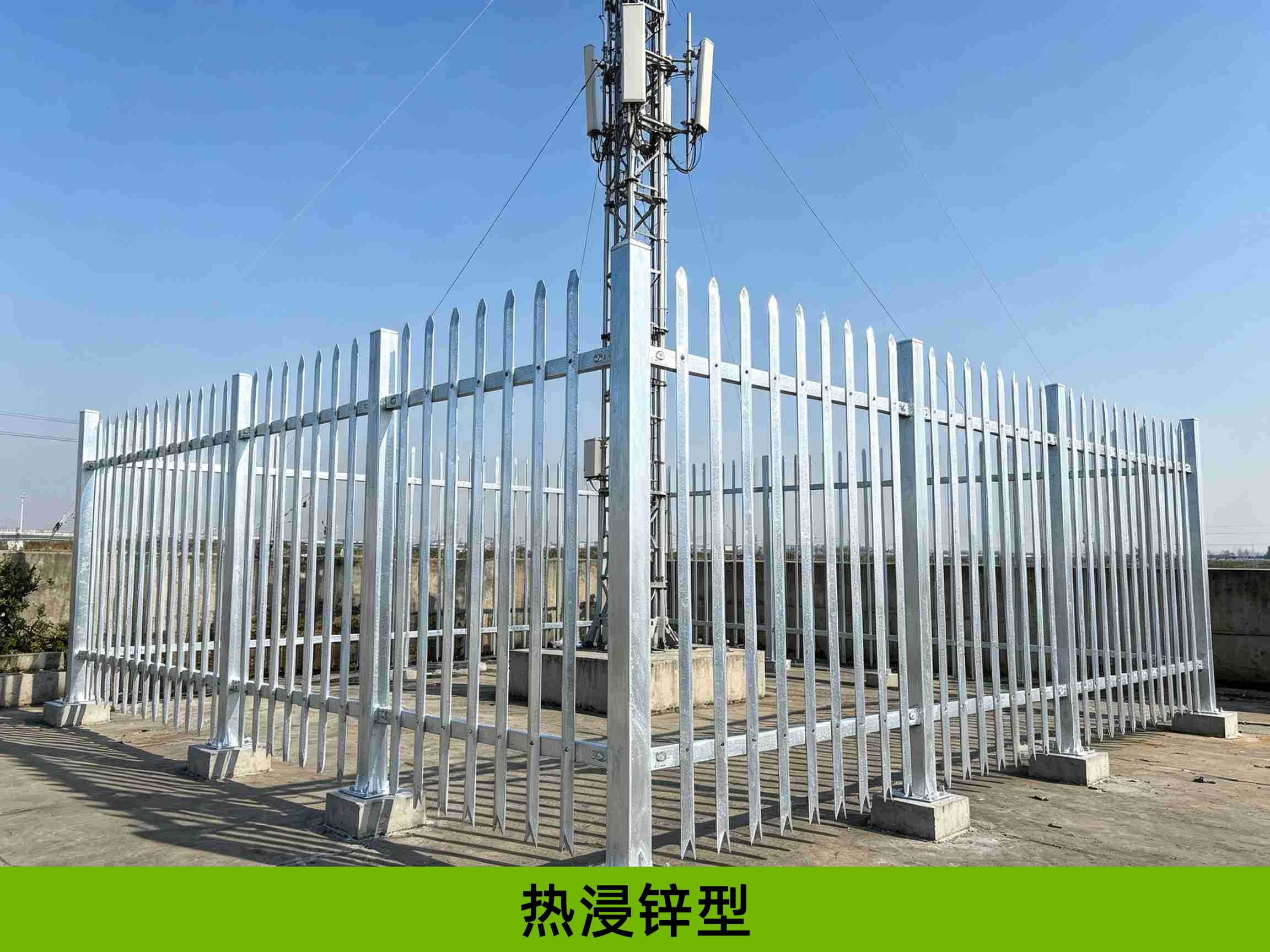

一、总说明

1. 材质：全部构件热镀锌处理，野外户外防腐，抗雨水锈蚀

2. 用途：通信铁塔基础外围隔离防护，防翻越、防人员闯入

3. 拼接方式：单块护栏现场螺栓拼接；立柱底部法兰盘，膨胀螺栓固定在混凝土承台

二、单块护栏详图（单片）

- 单片外框尺寸：长2000mm × 高1800mm（常规基站尺寸，可按需改高度）

- 外框：上下边框 40×80×2.0mm 热镀锌方管

- 横向穿杆：2道 40×40×2.0mm 方管，用来固定竖杆

- 竖杆：40×25×2.0mm 扁钢，下端切割双向V型尖刺（和图片样式相同）

- 竖杆间距：净距110mm，均匀排布

- 连接配件：M10热镀锌螺栓组装

三、独立立柱（单片两端立柱）

- 立柱：80×80×2.5mm热镀锌方管

- 底部：200×200×10mm法兰底板，底板预留4个φ14螺栓孔

- 固定：M12膨胀螺栓固定在铁塔混凝土基础平台

四、平面布置图（铁塔基座）

1. 铁塔承台为正方形，边长4米，围栏沿承台外围一圈闭合布置

2. 围栏距离承台外边缘预留50mm间隙

3. 由8片2米长护栏首尾拼接，形成封闭方形防护圈

4. 其中1片替换为2000mm宽同款式围栏门，方便运维人员进入检修

五、立面图要点

- 视角：正面平视，护栏竖直立起，竖杆尖刺朝下贴近地面

- 上下两道横向方管把所有扁钢竖条串起

- 立柱在每片护栏两端，外侧焊接连接件，螺栓连接相邻护栏板

六、技术要求

1. 所有焊接位置打磨平整，焊接后整体热镀锌，杜绝生锈

2. 尖刺切口无毛刺，防止划伤安装人员

3. 所有紧固件全部采用热镀锌螺栓，配套平垫、弹垫

4. 混凝土基础强度C25以上
