银川至昆明高速太阳山开发区至彭阳段隔离栅设计说明

银川至昆明高速太阳山开发区至彭阳段隔离栅设计说明

一、.隔离栅的材料

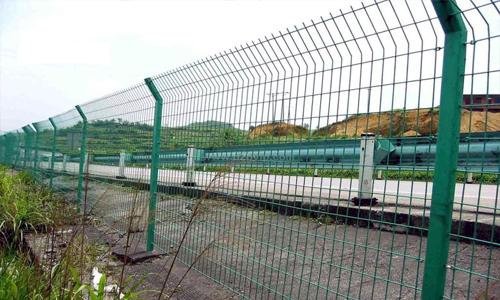

1、焊接网隔离栅(热浸镀锌+浸塑)立柱间距3m，所有钢构件均采用0235 钢，其力学性能应符合相关规范要求:施焊前要求各单体矫正平直并去除毛刺;焊接部位要求过度圆滑、无夹渣、虚焊、气孔等焊接缺陷;构件组焊成型后需进行整体矫正，整形后的整体曲翘度不得大于7mm;钢管钢板等镀锌量为275g/㎡，紧固件、连接件为120g/㎡。涂塑层厚度应大于0.25mm。钢丝>0.15mm。具体参见《公路交通工程钢构件防腐蚀技术条件》(GB/T18226-2015)。

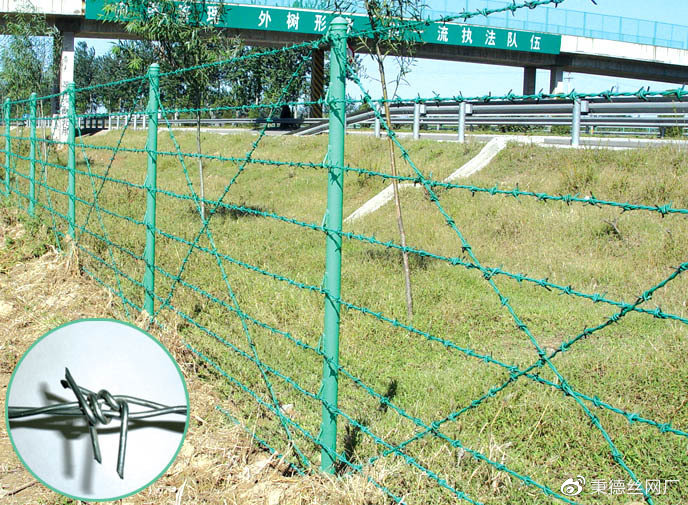

2、刺钢丝网隔离栅采用圆钢管立柱。刺丝采用12号低碳钢丝或低合金钢丝制作，应符合《一般用途低碳钢丝》(GB343)、《一般用途热镀锌低碳钢丝》的规定。刺钢丝网隔离栅立柱、斜撑、门柱采用先镀锌后浸塑方式.镀锌量不得低于275g/㎡，紧固件、连接件为120g/㎡，涂塑层厚度应大于0.25mm。具体参见《公路交通工程钢构件防腐蚀技术条件》(GB/T18226-2015)。

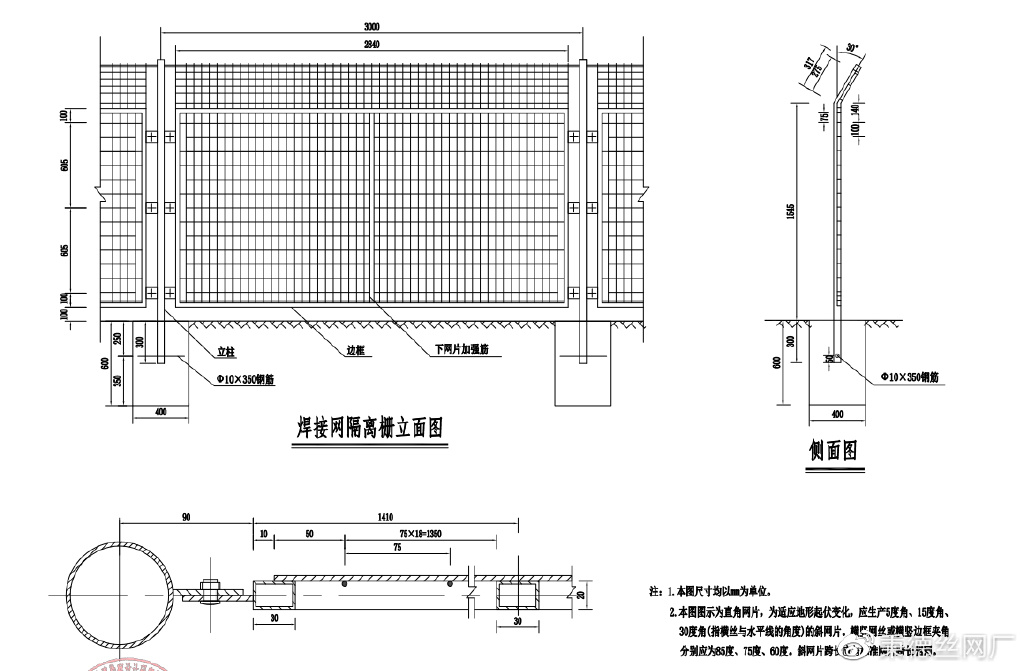

焊接网隔离栅设计标准：

1、网片：75*100*3.5mm
2、边框及加强筋：20*30*1.5mm
3、立柱：φ48*3.0*2160mm
4、斜撑：40*40*3.0*1170mm
5、基础固柱钢筋：φ10*350mm

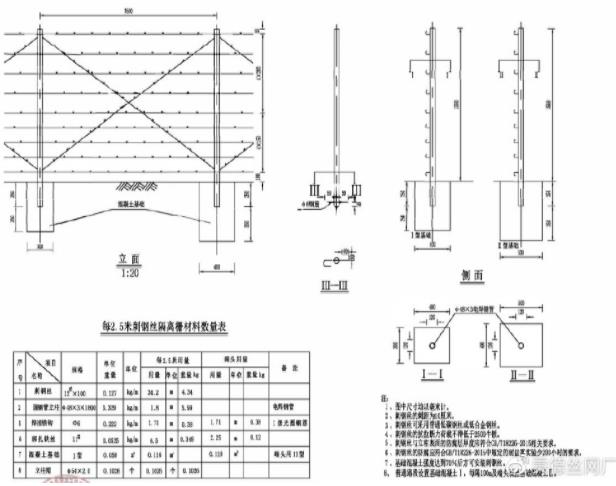

刺铁丝网隔离栅设计标准：

1、图中尺寸均以毫米计。
2、刺钢丝的刺距为10厘米。
3、刺钢丝可采用普通低碳钢丝或低合金钢丝。
4、刺钢丝的抗拉断力荷载不得低于2500N。
5、刺钢丝与立柱表面的防腐层厚度应符合GB/T18226-2015相关要求。
6、刺钢丝的防腐应符合GB/T18226-2015中规定的耐盐雾实验少200小时的要求
7、基础混凝土强度达到70%后方可安装刺钢丝。
8、普通路段设基础凝土，每隔100m及端头设置基础湿凝土Ⅱ
