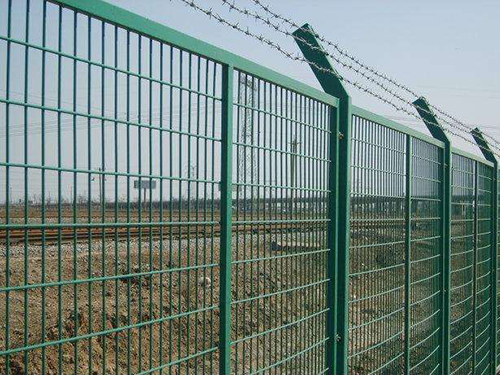

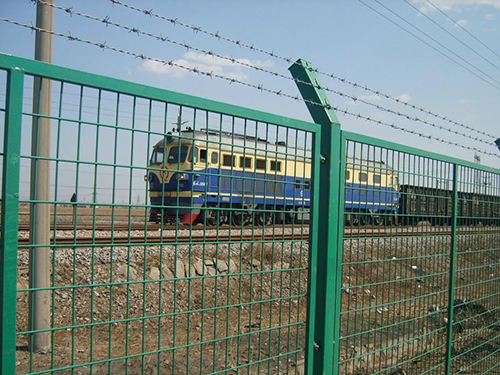

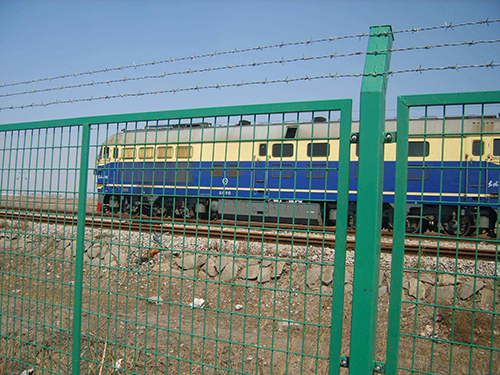

铁路护栏网

铁路护栏网 款式介绍 添加时间:2025-05-21  18:08:08 ...
订购热线:136 3328 3121

铁路护栏网款式介绍

添加时间:2025-05-21  18:08:08

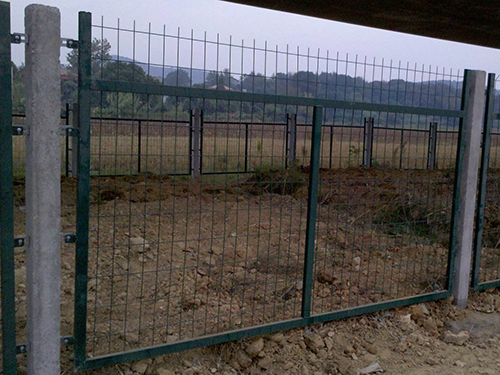

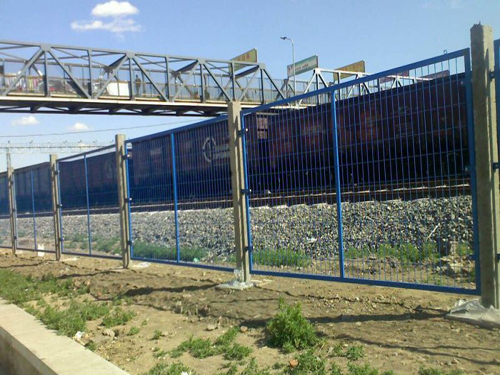

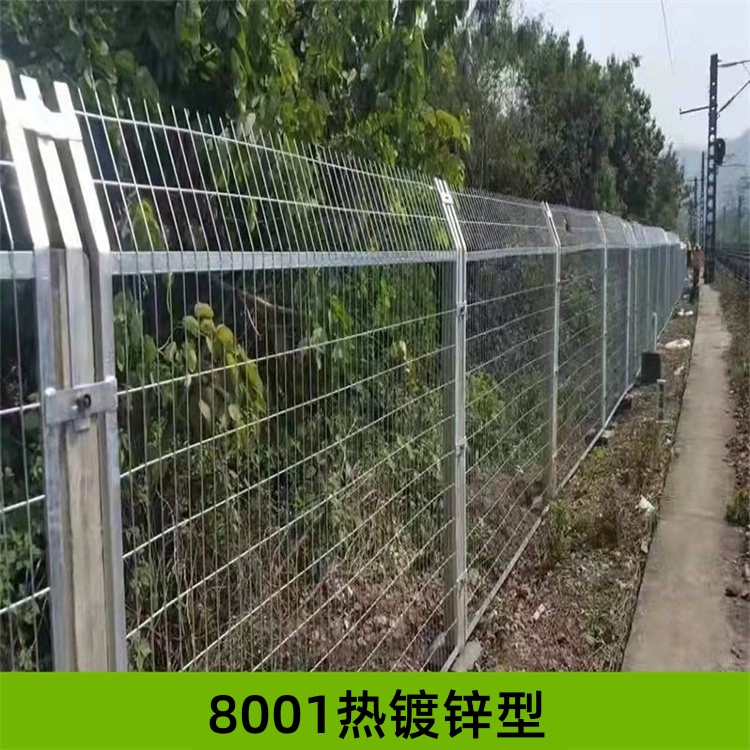

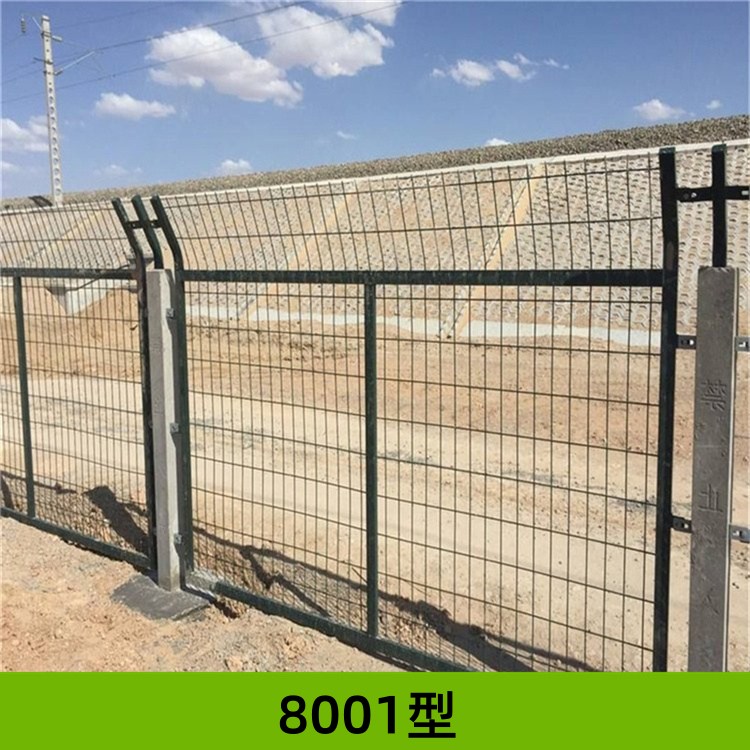

一、铁路线路防护栅栏设计依据 根据《铁路线路防护栅栏》(通线(2012) 8001)要求“对于纵坡大于36°地段设计单位应根据地形条件进行个别设计,截面尺寸及形式应与本图保持一致并保证栅栏达到有效防护高度”进行设计。 二、铁路线路防护栅栏类型、适用条件及使用年限 1、铁路线路防护栅栏类型 2.2m高度钢筋混凝土立柱金属网片防护栅栏加0.5m刺丝滚笼。 2、铁路线路防护栅栏适用条件 本图适用于新建铁路工程,设计时速200公里及以上铁路。铁路线路防护栅栏应设置在用地界以内0. 5m处。 3、铁路线路防护栅栏设计年限 钢筋混凝土构件的使用年限按30年设计,金属网片使用年限按15年设计,刺丝滚笼有效防护年限按8~10年设计。 三、铁路线路防护栅栏设计原则 本铁路线路防护栅栏由立柱、网片、连接部件、剌丝滚笼组成,防护高度2.7m,单元长度3. 0m。 1、立柱 立柱采用C30钢筋混凝土预制,截面尺寸为140mmX 140mm,高度3m。 预制立柱时,在立柱相应位置预留8个Φ12m圆孔,其中5个用于安装时通过螺杆固定两侧连接板,3个用于连接支柱与角钢支架。 2、金属网片、连接板与螺栓 设计要求均与通线(2012) 8001钢筋混凝土立柱金属网片防护栅栏相应部分要求一致。 3、横向角钢及角钢支架 采用50mmX50mmX4.5mmQ235角钢,镀锌量采用270g/㎡。 4、基础 基础采用C25混凝土浇注,尺寸采用600mmX 600mmX 900mm。 5、刺丝滚笼、栅栏门、制作工艺、运输及安装要求均与通线(2012) 8001钢筋混凝土立柱金属网片防护栅栏相应部分要求一致。线路封闭技术要求及方法与通线(2012) 8001要求一致。 四、铁路线路防护栅栏参数 1、边框,30*50*2.0mm矩管; 2、网格,75*150mm; 3、网丝,Φ4.0mm; 4、刀片直径,Φ500mm; 5、刀片芯丝,HPB300-Φ2.5mm; 6、刺丝,HPB300-Φ2.2mm; 7、支架,50*50*5.0mm角钢; 8、纵向拉筋,HPB300-Φ2.5mm; 9、上锌量,270g/㎡。 五、铁路线路防护栅栏其他要求 1、铁路线路防护栅栏的设置要求整体效果美观,同类型铁路线路防护栅栏宜成段设置。 2、本图未尽事宜,见通线(2012) 8001通用参考图相应部分要求。


请电联张经理13633283121,10分钟之内报价,也可添加微信13633283121观看厂区生产视频。
