高速公路桥梁防落物网的基本介绍
发布日期:2021-11-08 总浏览:

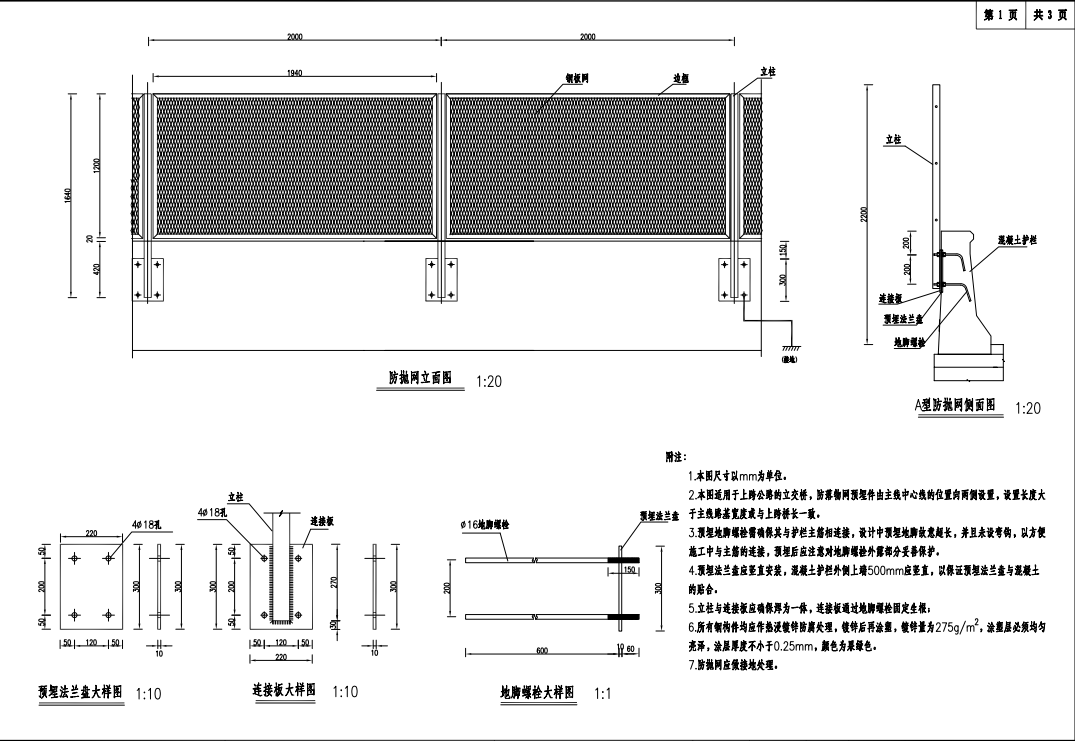

一、高速公路桥梁防落物网基本参数:
立柱:55*50*2.5*1940mm;
边框(角钢):50*40*2.5*6280mm;
钢板网:22*60*2.5*2.5mm;
连接板:220*300*10mm;
预埋法兰盘:220*300*10mm;
地脚螺栓:M16*670mm;
地脚螺栓螺母:M16mm;
地脚螺栓垫片:Φ16*3mm。
二、高速公路桥梁防落物网基本介绍:
1、本图尺寸以mm为单位。
2、本图适用于上跨公路的立交桥,防落物网预埋件由主线中心线的位置向两侧设置,设置长度大于主线路基宽度或与上跨桥长一致。
3、边框由不等边角钢焊接而成,立柱由钢板冷弯后焊接加工制成。
4、钢板网为整板加工而成,网片与边框采用焊接。
5、预埋地脚螺栓需确保其与护栏主筋相连接,设计中预埋地脚故意超长,并且未设弯钩,以方便施工中与主筋的连接,预埋后应注意对地脚螺栓外露部分妥善保护。
6、预埋法兰盘应数值安装,混凝土护栏外侧上端500mm应竖直,以保障预埋法兰盘与混凝土的贴合。
7、立柱与连接板应确保焊为一体,连接板通过地脚螺栓固定生根。
8、所有钢构件均应作热浸镀锌防腐处理,镀锌后再涂塑,镀锌量为275g/㎡,涂塑层必须均匀亮泽,涂层厚度不小于0.25mm,颜色为果绿色。
9、防抛网应做接地处理。
