河道水库钢板网菱形防护网设计要求

发布日期：2022-11-10 总浏览：

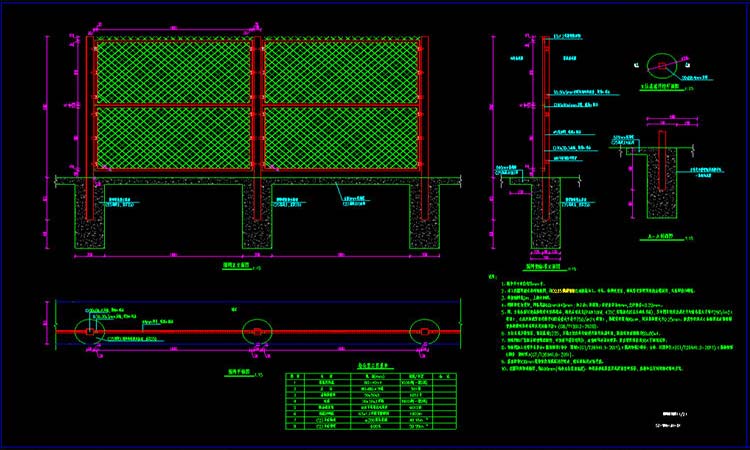

1、图中菱形防护网尺寸单位均以mm计。

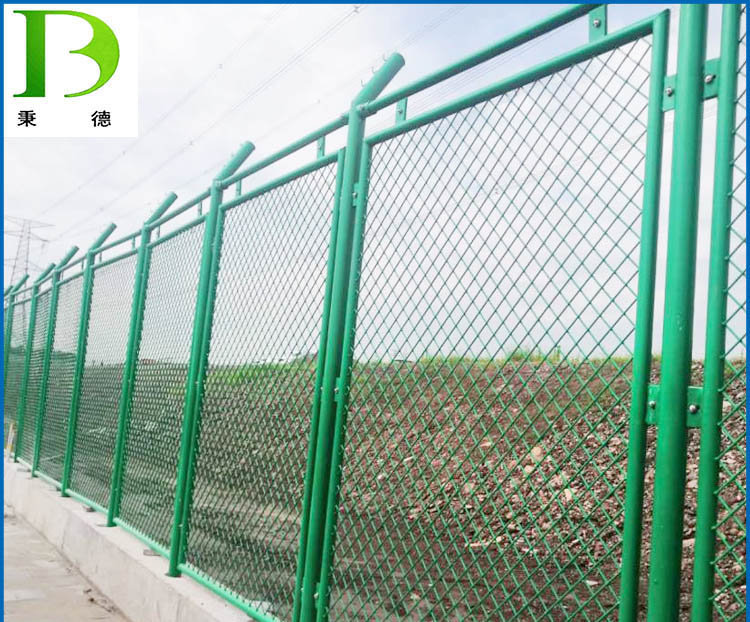

2、本工程水库围网型式采用钢板网，将Q235低碳钢板经过机械加工、冲压、拉伸处理后，形成特定形状网眼的金属材料，无需焊接和绑扎。
3、单樘围网宽2m，上部设倒刺。
4、水库防护网网眼形状为菱形，网孔规格60mmX40mm；加工后（防腐前）丝梗直径为4mm,允许偏差+0.22mm。
5、水库防护网、立柱表面以高温热镀锌处理再烤漆，颜色采用灰色(PANTONE 431C,实物颜色以各方确认为准)，其中网片镀锌应满足平均附着量大于等于290/㎡（单面），立柱及其他紧固件的平均附着量大于等于350/㎡（单面），热镀锌厚度为80um，烤漆层厚度大于0.25mm。防腐要求满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》 (GB/T13912-2020)。

6、水库防护网立柱采用方通钢管，钢材选用Q235，方通立柱内外均应进行镀锌防腐处理，防腐处理前规格为80x80x4。
7、钢板网由厂家配齐所有螺丝配件，安装时不需任何焊接，避免破坏表面处理层。防盗螺栓组采用304不锈钢材质。
8、钢板网加工处理要求符合《隔离栅第1部分：通则》(GT/T26941.1-2011),《隔离栅第2部分：立柱、斜撑和门》(GT/T26941.2-2011),《隔离栅第6部分：钢板网》(GT/T26941.6-2011)。
9、水库防护网基础顶部100mm宽部位应用模板进行收边，保证顶面及边缘平整。
10、在围网底部设地梁，宽600mm(包含立柱基础宽度)。如遇基岩软弱基层或提前坚硬岩层，应通知各方到场商议解决方案。
