人行天桥两侧防落物围栏网设计标准

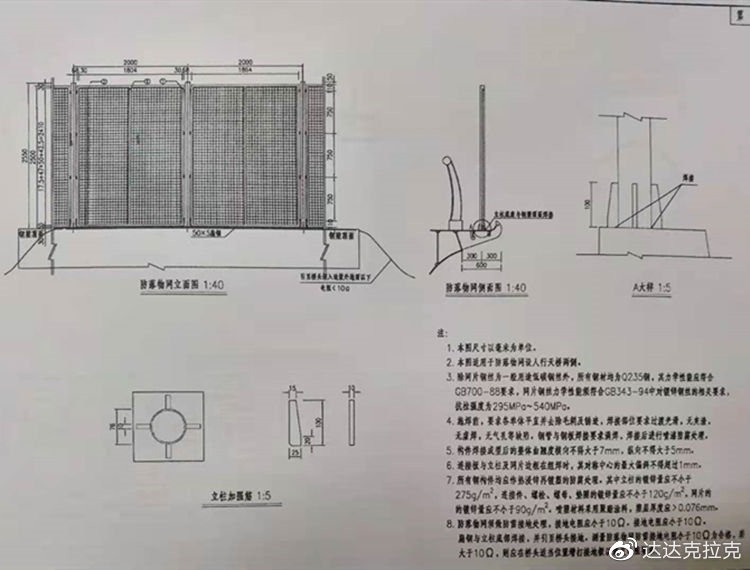

一、人行天桥两侧防落物网设计标准
1.本图尺寸以毫米为单位。
2.本图适用于防落物网设人行天桥两侧。
3.防落物网除网片钢丝为一般用途低碳钢丝外，所有钢材均为Q235钢，其力学性能应符合GB700-88要求，网片钢丝力学性能须符合GB343-94中对镀锌钢丝的相关要求，抗拉强度为295MPa~ 540MPa。
4.防落物网施焊前，要求各单体平直并去除毛刺及锈迹，焊接部位要求过渡光滑，无夹渣，无虚焊，无气孔等缺陷。钢管与钢板焊接要求满焊，焊接后进行喷漆防腐处理。
5.防落物网构件焊接成型后的整体曲知度横向不得大于7mm,纵向不得大于5mm。
6.防落物网连接板与立柱及网片边框在组焊时，其对称中心的最大偏斜不得超过1mm。
7.防落物网所有钢构件均应作热浸锌再镀塑的防腐处理。其中立柱的镀锌量应不小于275g/㎡；连接件、螺栓、螺母、垫圈的镀锌量应不小于120g/㎡；网片的的镀锌量应不小于90g/㎡。喷塑材料果用聚酯涂料，塑层厚度应> 0.076mm。
8.防落物网须做防雷接地处理，接地电阻应小于10Ω。扁钢与立柱底部焊接，并引至桥头接地。测量防落物网防雷接地电阻小于10Ω为合格，若大于10Ω，则应在桥头适当位置增打接地极以满足电阻要求。
二、人行天桥两侧防落物网参数标准
1、立柱规格，Φ76*3*1540mm圆管；
2、边框规格，20*30*2mm方管；
3、网眼规格，25*25mm焊接方孔网；
4、网丝规格，Φ4.0mm冷拔低碳钢丝；
5、连接板规格，50*40*4mm钢板；
6、立柱法兰盘，150*150*15mm钢板；
7、整体尺寸，2550*2000mm（高*宽）；
8、使用年限，20年。
