干渠渠道围栏施工方案

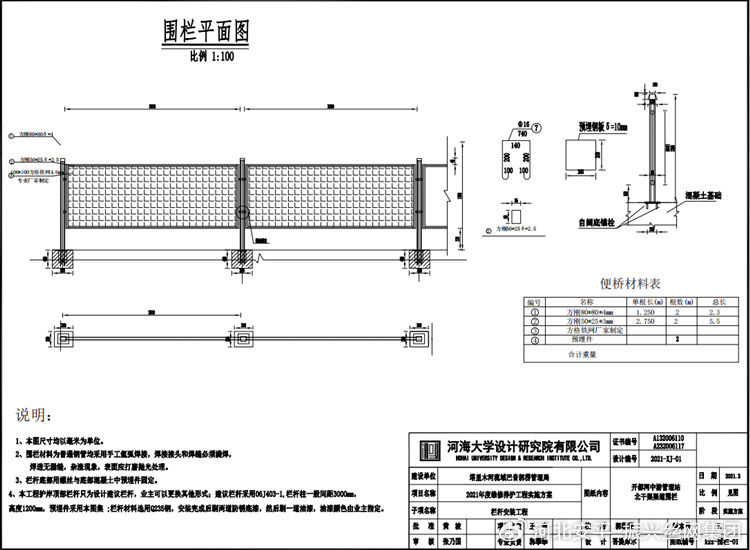

1、本图渠道围栏尺寸均以毫米为单位。
2、围栏材料为普通钢管均采用手工氩弧焊接,焊接接头和焊缝必须满焊,焊透无漏缝，杂渣现象，表面应打磨抛光处理。
3、栏杆底部用螺丝与底部混凝土中预埋件固定。
4、本工程护岸顶部栏杆只为设计建议栏杆，业主可以更换其他形式；建议栏杆采用06J403-1, 栏杆柱一般间距3000mm,高度1200m，预埋件采用本图集;栏杆材料选用Q235钢，安装完成后刷两道防锈底漆,然后刷一道油漆,油漆颜色由业主指定。
干渠渠道围栏制造参数
1、立柱，方钢80*80*4.0mm；
2、边框，方钢25*50*2.5mm；
3、网格，100*100mm方孔；
4、网丝，Φ4.6mm低碳钢丝；
5、预埋钢板，200*200*10mm；
6、整体尺寸，1.2*3米。
