编织网防护网构造设计要求标准

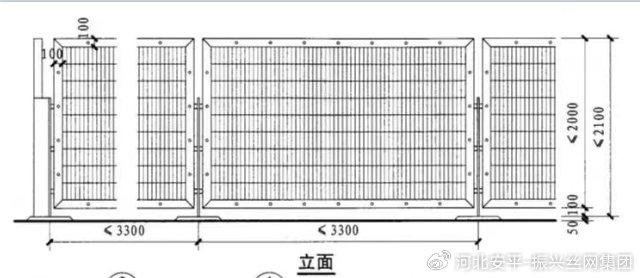

1.图中尺寸均以毫米为单位。
2.各片编织网挂上后，断开端部应用12号铅丝串连起来成为整体。
3.编织网防护网角钢与立柱连接，紧固扁钢与立柱连接分别用大半圆头方颈螺栓。螺栓:M16x100-GB14-66；螺栓:M8x100-GB14-66。
4.编织网防护网角钢与扁钢连接用六角螺栓，螺栓M16x 35-GB5-66。
5.编织网防护网采用10#镀锌铁丝编织，网孔规格为80x40mm,编织网及其它金属构件采用先镀锌后浸塑工艺处理;因预埋和安装施工造成金属构件未浸塑部分进行喷塑防腐处理。
6.编织网防护网施工时，需安装接地避雷铜线，因线末端的铜棒尺寸为Φ12x 100mm,铜棒埋深应在地表2m以下。
7.编织网防护网起终点各两根立柱依次降低40cm。
