高速跨线桥防落网图纸参数设计
1. 本图尺寸除注明外，均以厘米计。

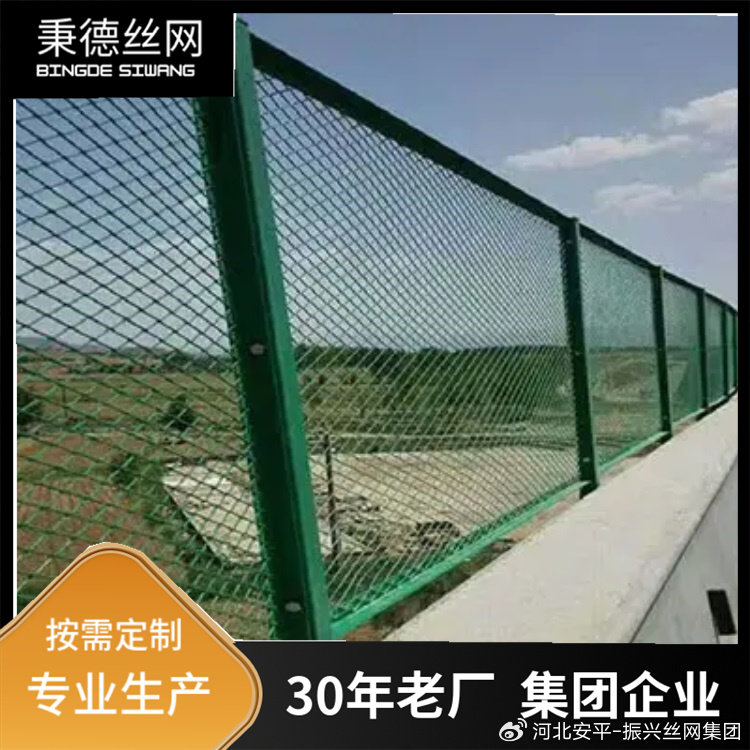

2.高速跨线桥防落网网片与竖框及横框焊接成型并使用紧固件加强连接，与立柱用螺栓连接。
3.高速跨线桥防落网各金属构件均采用热镀锌喷塑防腐处理。
4.高速跨线桥防落网立柱利用横梁锚固螺栓与护栏立柱进行连接,添加钢板进行固定，钢板外露面与护栏立柱采用点焊固定。
5.高速跨线桥防落网各个构件及与护栏的连接必须牢靠稳固。
6.高速跨线桥防落网为尽可能的减少雨水对组合式护栏立柱造成损坏,在安装有防落网的护栏立柱外侧底部最低处预留直径为0.5cm的小孔。
7.高速跨线桥内侧防落网平置于内侧护栏基础上，并使用连接钢片及M8膨胀螺栓固定于护栏基础上，连接钢片及螺栓固定位置可依据实际情况进行调整，但不得减少数目。
8.本图适用于疏港高速K22+ 490被交线路跨线桥外侧及内侧新建防落网，共2侧，单侧长度72m。防落网的新建位置为下穿道路对应位置向两侧分别外延20m。
