瑞金机场钢筋网围界护栏详细介绍

发布日期：2022-12-05 总浏览：

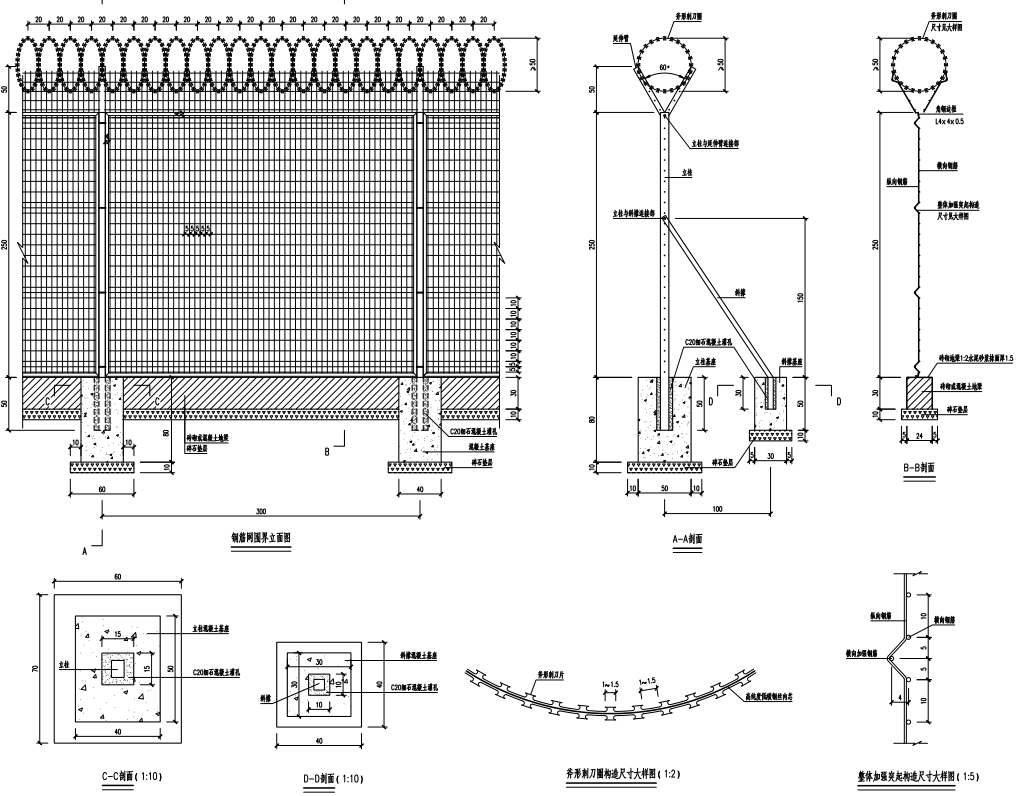

说明:

1. 本图尺寸除注明外均以cm计，比例如图所示。
2.新建钢筋网围界所在平面位置详见“道施01”。
3.围界具体尺寸应特合《民用运输机场安全保卫设施》(MH/T7003-2017)
中的相关规定，为确保围界安置后的稳固，每2个立柱设一道斜撑、转折处镇个立柱设一道斜撑。
4. 钢筋网采用冷拉低碳钢丝电焊网并经镀层防腐处理，要求防腐处理前的冷拉
低碳铜丝直径不小于5mm，抗拉强度应达到640MPa，焊点抗拉力应达到2063N。立柱，斜撑及芜但管作内外防腐处理，刺刀圈内芯为直径2.5mm的冷拉低碳铜丝并经防腐处理。外面豪圆经防腐处理的刀片圈、刀片的刀口宽度及问距均为10~ 15mm。
5.立柱截面尺寸为80mmx 60mmx2.5mm、斜撑和延伸臂我面尺寸为
50mmx50mmx2.0mm铜筋网片网格尺寸为100mmx50mm(中到中)。刺刀圈直径不小于500mm.
6.立柱顶部应加盖柱帽,立柱与钢筋网，立柱与斜撑及立柱与延伸臂的连接采
用防盗形式并经防腐处理。国界整体防腐年限应达到8年。

7.网片边框采用4cmx4cmx0.5cm急钢，钢筋网体入用界边框并与边框角制
焊接牢固:围界边框与支撑柱用螺检栓接牢固。边框离地问隙不大于3cm。
8. 基座采用C20水泥混凝土预制，预留孔在立柱与斜撑安放后用C20细石混幅
上灌实:地梁采用MU15烧结普通砖用M7.5水泥砂装砌笔或C20素混凝土现浇:垫层采用粒径为0~5cm的级配碎石。
9.碎石热层下土基及开槽两侧回填土压实度要求不小于0.90(重型压实法)。

10.围界外侧设置若干醒目的禁止翻越警告标积牌、标识牌应安装牢固、间距宜
不大于150m。
11.图中围界形式仅为示意。具体形式以招标确定的围界形式为准。
