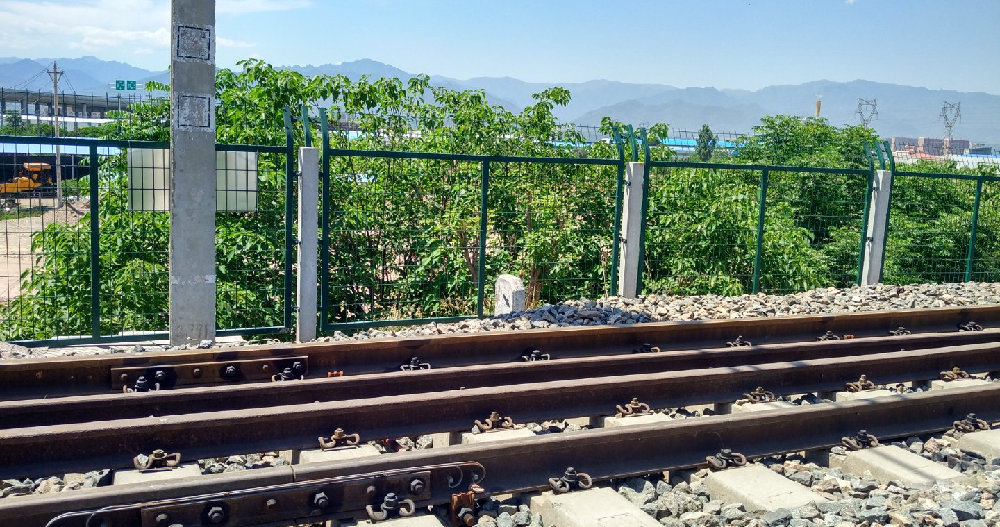

铁路围栏金属隔离栅一般介绍
发布日期：2022-11-19 总浏览：

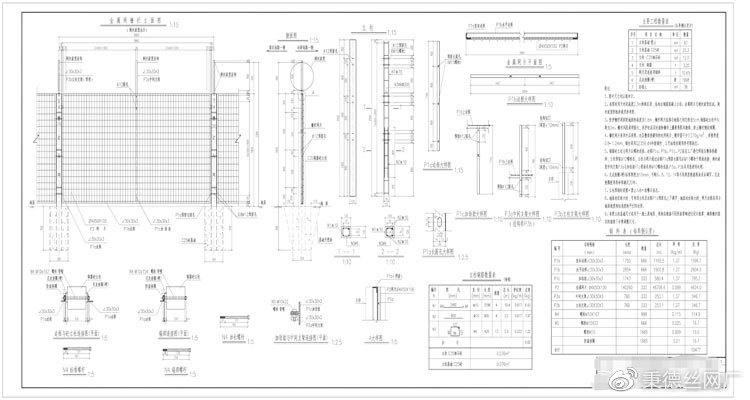

高铁金属网防护栅栏设计标准
1、图中尺寸均以毫米计。
2、本图适用于封闭高度2.3m特殊区段 结构由钢筋混凝土立柱、金属网片与刺丝滚笼组成。刺丝滚笼图纸参通用参考图。
3、防护栅栏顶面距地面的高度为1.8m栅栏网片底部与地面之间空档为5cm,钢筋砼立柱中心距为3m。栅栏风阻面积较大、养护时应及时清除栅栏上藤蔓等阻风物体，防止栅栏侧向倾覆。
4、栅栏网片采用外层浸塑、内层整体热镀锌的电焊网片镀锌量不少于270g/㎡浸塑厚度
0.8~1.2mm钢丝采用Q235BØ4冷拔钢丝工艺标准按通用参考图执行。
5、钢筋砼立柱与网片以螺栓连接。边框P1a、P1b、P1c、P2应在工厂进行焊接后整体热镀锌·立柱预留Ø12螺栓孔立柱与网片通过边框P1a预留长圆孔以M10螺栓于现场连接:刺丝滚笼中间支架P3g与加劲肋P1c现场采用M10螺栓连接P3a、P3b采用热浸锌处理。
6、尼龙垫圈(硬)标准厚度为10mm可配6、8、12、14等不同厚度根据现场灵活调节。尼龙垫圈使用寿命须满足20年。
7、立柱预制时设置“禁止入内”的警示标志。
8、地面起伏较小时可利用立柱及边框P1a预留孔上下调节地面起伏较大时网片边框采用与地面坡度相似角度的平行四边形。
9、本图立柱基础尺寸适用于一般土质地段 现场应根据不同因素影响进行设计检算确保栅栏稳定的前提下合理调整尺寸。
