南昌防抛网防落网一般介绍
发布日期：2022-11-15 总浏览：
南昌防抛网防落网一般介绍:

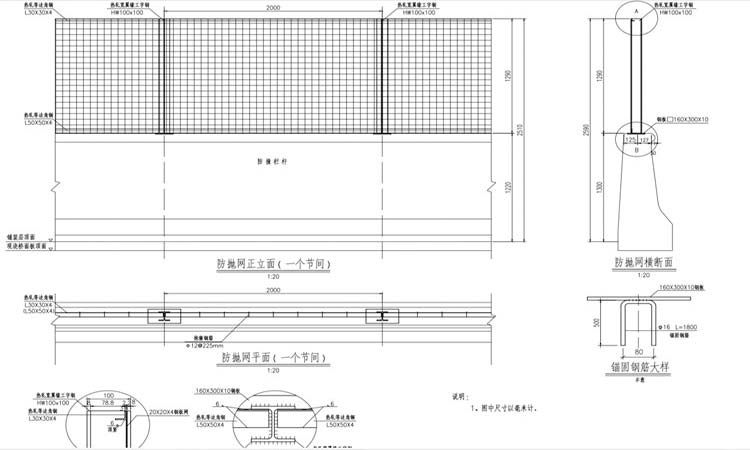

1.图中尺寸以毫米计。
2.防落网采用钢板网,钢丝直径4mm ,两度红丹防锈漆打底,外涂面层油漆三度。
3.立柱采用HW100x100热轧宽翼缘工字钢,通过与栏杆顶预埋钢板焊接固定。
4.横向加固采用热轧等边角钢。项部为L30X30X4 ,与工字钢立柱焊接,焊缝高度为6mm;底部为L50X50X4 ,与工字钢立柱、预埋钢板焊接,焊缝高度为6mm。
5.立柱与防抛网可在工厂焊接成网片,防抛网与顶部、中部、底部角钢立柱采用Φ12钢筋抱箍固定,横向间距为225mm。
6.钢材焊接焊缝需满足二级焊缝要求,焊接部位要求过渡圆滑,无夹渣、虚焊、气孔等焊接缺陷;焊条采用E50系列,并需保证防锈蚀性能。
7.构件组焊成形后需进行整体矫正,整形后的整体曲翘度不大于5mm。
8.栏杆混凝土浇筑时需注意预埋锚固钢筋及钢板。
9.钢板与锚固钢筋间采用双面焊接,焊缝长度为50mm。
10.所有钢构件均应进行金属防腐处理,宜采用热浸镀锌方法,其材料及工艺要求应符合《JT/T374-1998》中5.3.6条要求。
11.现场抱箍连接时,需保证网片牢固。
12.钢板网片安装在热轧宽翼缘工宇钢立柱内侧。
13.本图数量表中数量按栅栏一个节间2米考虑,未计损耗,防抛网设置范围为:第1~第3跨,顺桥向单侧长度120m。
14.防抛网可采用定型产品，但须满足《南昌铁路局立交桥防抛网管理办法》(南铁工务[2017]14号)相关规定。
