铁路编织网防抛网参考设计

发布日期:2022-01-04 总浏览:

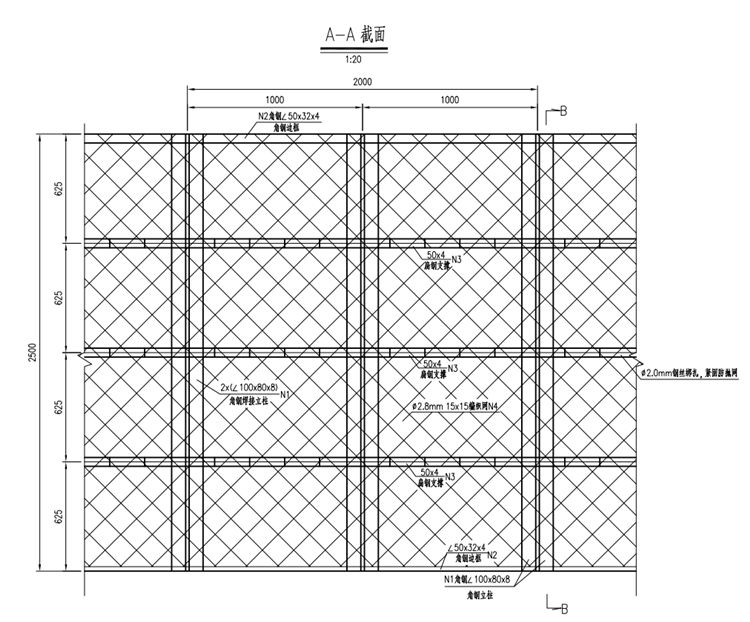

一、铁路编织网防抛网参考设计

1.本图铁路编织网防抛网尺寸除注明者外,其余均以毫米计。

2.本图适用于跨越等级公路的连续梁,梁两侧均设置编织网防抛网。

3.角钢边框及紧固扁钢与角钢立柱间均作焊接处理。

4. N5圆钢与N2角钢采用焊接处理, N4钢丝网挂在N5圆筋上。

5.铁路编织网防抛网设于钢支架圆钢内侧。

6.铁路编织网防抛网每一层扁钢上均设置Φ2.0mm钢丝绑扎,紧固防抛网。绑扎接头置于外侧。

7.本图仅示出铁路编织网防抛网立柱间距1.0m防抛网.立柱间距0.8m参照本图施工。

8.《 铁路钢桥保护涂装及涂料供货技术条件》( TB/T 1527-2011)第V体系要求进行防腐处理。

9.本铁路编织网防抛网工程焊接均需满足相应规范要求。

10、铁路编织网防抛网梁体内预埋件构造及数量见梁部图纸。

二、铁路编织网防抛网参数介绍

1、立柱,角钢80*100*8mm;

2、边框,角钢32*50*4mm;

3、紧固扁钢,50*4mm;

4、网格,15*15mm编织网;

5、网丝,2.8mm;

6、高度,2.5m;

7、跨距,1.0m。
