桥梁外侧防落物网设置标准
发布日期：2021-12-31 总浏览：
一、桥梁外侧防落物网设置标准

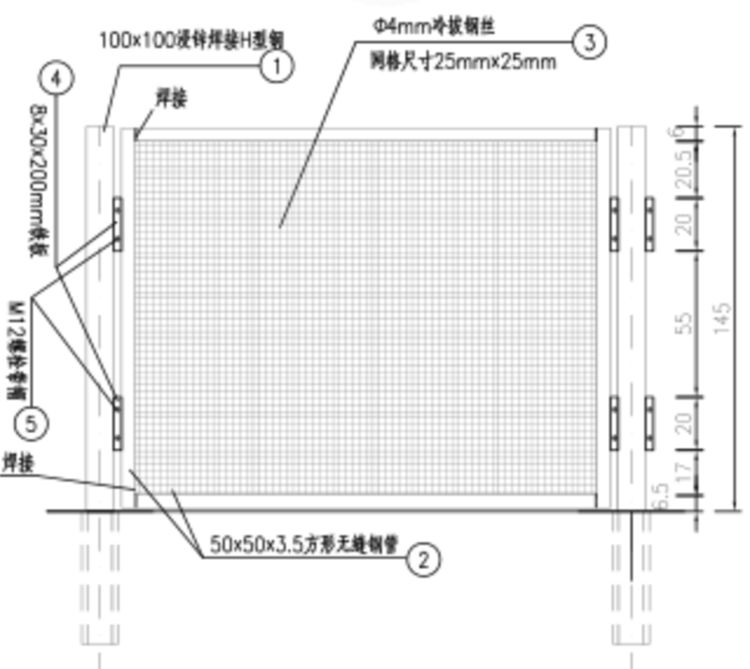

1.图中桥梁外侧防落物网单位除钢材大样以毫米计外,其余均以厘米为单位。
2.防落物网设在桥梁外侧,设置范围K0+569.109~ K0+639.109 ,共140米。
3.桥梁外侧防落物网立柱与护栏内预埋钢板焊接,施焊前,要求各构件平直并去除毛刺及锈迹,无夹渣,无虚焊,无气孔等缺陷。
4.桥梁外侧防落物网立柱必须保证强度和稳定性满足要求,安装前应注意磨去底面塑层,以保证与钢板有良好的金属接触。
5.桥梁外侧防落物网底空及网片与立柱间空隙不大于3厘米,网片钢丝直径不小于4毫米，网片孔径不大于25x25毫米。钢丝要求冷拔状态,网片采用浸锌浸塑防腐处理，桥梁外侧防落物网上加挂安全警示标志。
6.桥梁外侧防落物网构件焊接成型后的整体曲翘度横向不得大于7mm,纵向不得大于5mm。立柱及网片在组焊时，其对称中心的偏斜不得超过1毫米。
7.桥梁外侧防落物网H型钢立柱与护栏间空隙采用M10水泥砂浆回填。
二、桥梁外侧防落物网材料
1、立柱，100*100mmH型钢；
2、边框，50*50*3.5mm方形无缝钢管；
3、网格，25*25mm焊接网；
4、网丝，Φ4.0mm冷拔钢丝；
5、连接板，30*200*8mm钢板。
