高速公路焊接网隔离栅设计方案

发布日期：2021-12-16 总浏览：

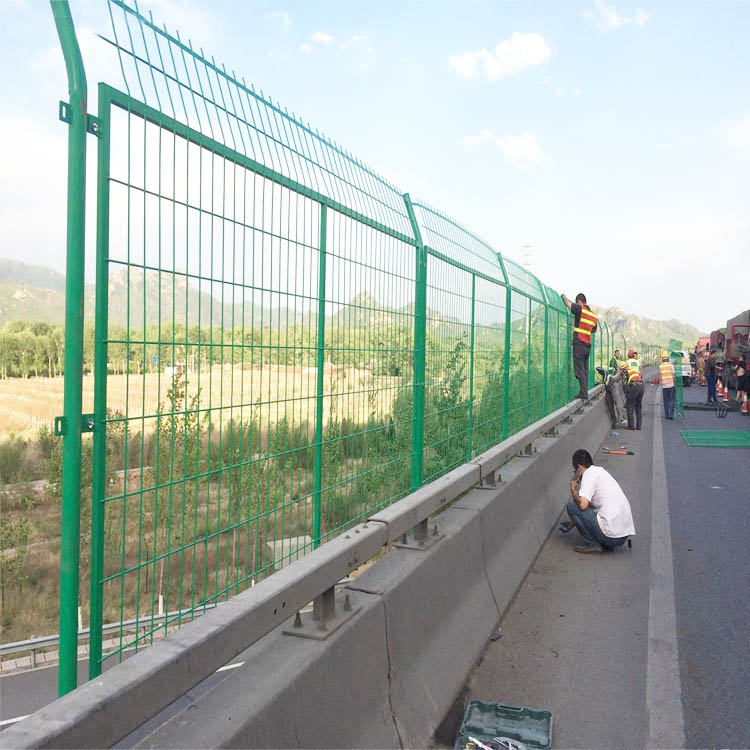

一、焊接网隔离栅设置方案

本项目设计范围为高速公路枢纽以及连接线，隔离栅采用焊接网隔离栅。隔离栅在挡墙、桥梁等处断开，进行端头处理。焊接网隔离栅在转角等处加设单向、双向及三向斜撑。立柱及斜撑均采用混凝土基础。焊接网隔离栅在跨越较宽的沟渠时，如卷网的长度跨过沟渠不稳定，可在沟中加设立柱。应保证水面距离隔离栅的净距≤15cm。隔离栅遇桥梁、通道时，应朝桥头锥坡(或端墙)方向围死，不应留有让人、畜可以钻入的空隙。

二、焊接网隔离栅材料

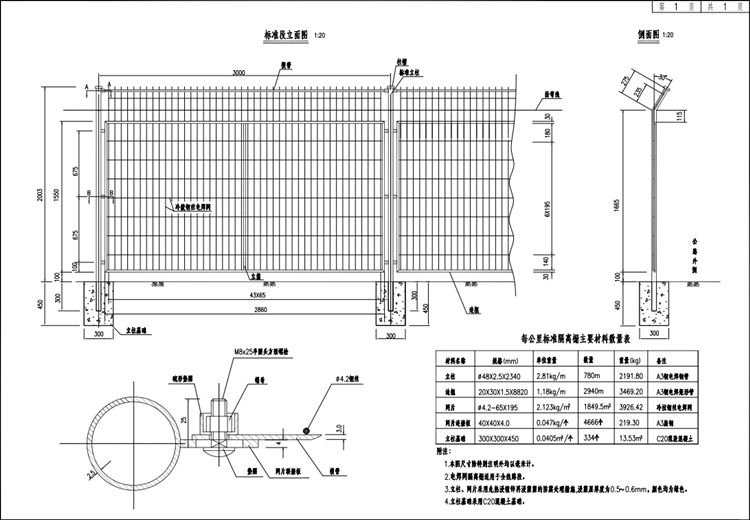

焊接网隔离栅采用直径4mm钢丝焊制，网片规格75×150mm。其力学性能应符合 YB/T 5294-2009的规定。焊接网隔离栅立柱采用φ48 立柱。立柱与挂钩点焊固定成整体后采用先镀锌后浸塑防腐处理，钢丝网片镀锌防腐，镀锌量应高于 120g/㎡，立柱设 C20 混凝土基础。隔离栅立柱、斜撑等镀锌量应高于450g/㎡。

三、焊接网隔离栅设置范围

焊接网隔离栅适用于全线路段，在地形起伏处，根据坡度大小，采用相应的斜坡焊接网隔离栅。隔离设施沿用地限界设置，一般设于排水沟外侧。如排水沟用于农田灌溉，焊接网隔离栅可设于水沟内侧。在遇到2.7m＜L＜5.0m的水沟等障碍物，采用裹塑刺钢丝隔离栅跨越。如天桥、分离式立交等设置于高于8m的切方地段，封头及封头前后50m采用焊接网隔离栅。
