出口高速公路电焊网隔离栅结构设计

发布日期：2025-07-18 总浏览：

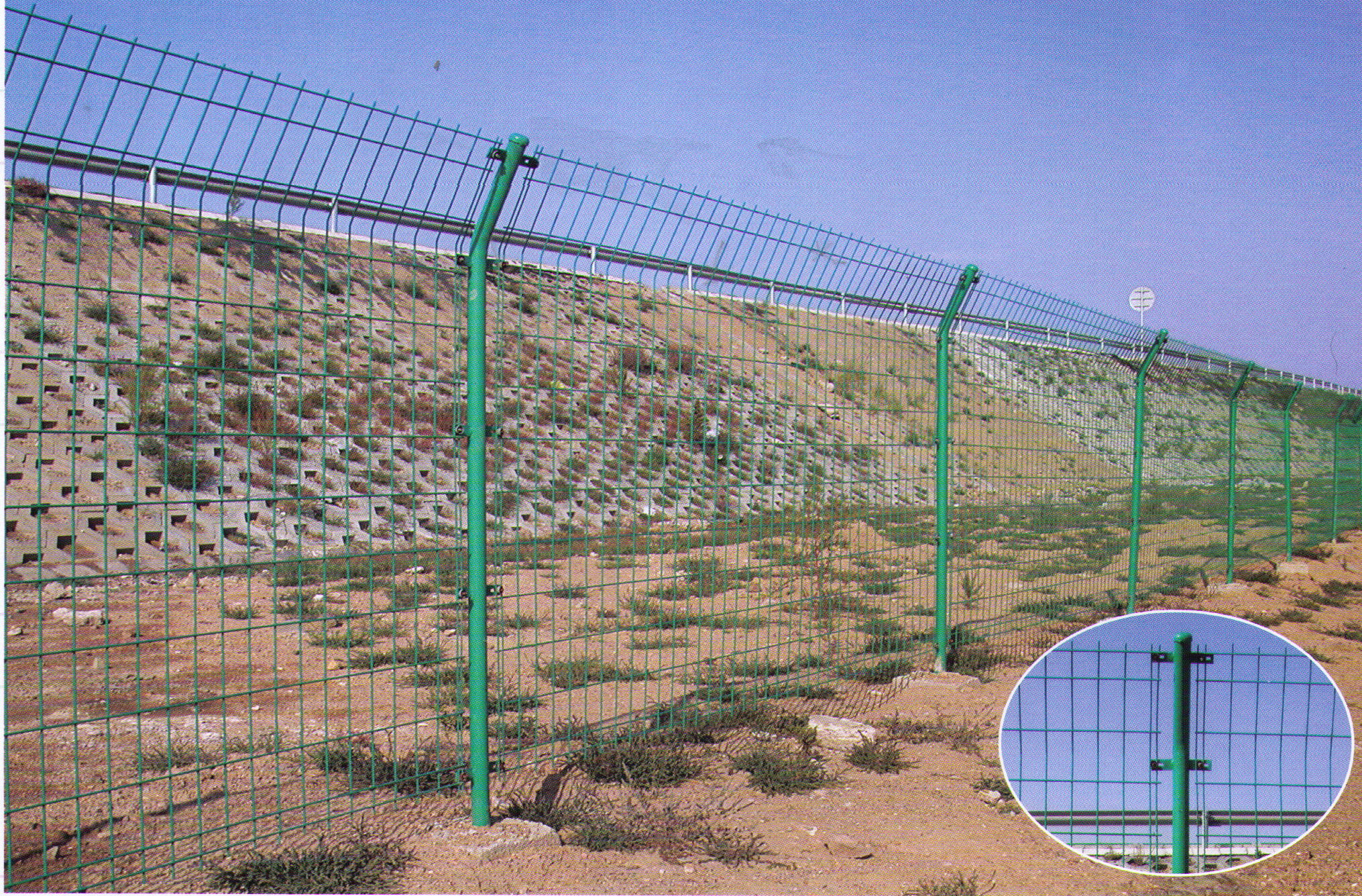

一、高速公路电焊网隔离栅结构设计 1.本图尺寸均以mm计。 2.高速公路电焊网隔离栅立柱、斜撑基础采用现浇素混凝土。 3.每隔30m设置一个端头立柱和一组纵向斜撑,凡拐角处应设置一个横向斜撑柱。 4.高速公路电焊网隔离栅网片每个网孔的横丝应有一个弯弧，以增加强度。 5.网片与立柱采用高强不锈钢丝卡子现场连接。 6.所有高速公路电焊网隔离栅立柱应加盖柱帽，端头立柱未连接斜撑的空余开孔应封堵死，以防止雨水进入。 7.高速公路电焊网隔离栅所有钢构件均应进行涂层防腐处理，应保证先加工焊接后作防腐处理,详见设计说明。 8.高速公路电焊网隔离栅横丝抗拉强度应大于500N/mm²。 9.高速公路电焊网隔离栅焊接网片的纵丝抗拉强度应不低于650~850N/mm²。 10.高速公路电焊网隔离栅立柱采用直缝电焊钢管制作,抗拉强度应大于400N/mm²。一、高速公路电焊网隔离栅参数设计 1、端头立柱，Φ60*2.0*2300mm（含立柱帽）。 2、一般立柱，Φ48*1.5*2300mm（含立柱帽）。 3、斜撑，Φ38*1.5*2200mm（含连接螺栓组）。 4、横丝，Φ2.5*30000mm（冷拉钢丝焊接网）。 5、竖丝，Φ2.5*1800mm（高强钢丝）。 6、网格，50*100mm竖长孔。 7、卡子，Φ3.5mm（高强不锈钢丝）。 8、斜撑基础，500*300*300mmC20混凝土。 9、端头基础，400*400*600mmC20混凝土。 10、一般基础，400*400*500mmC20混凝土。
