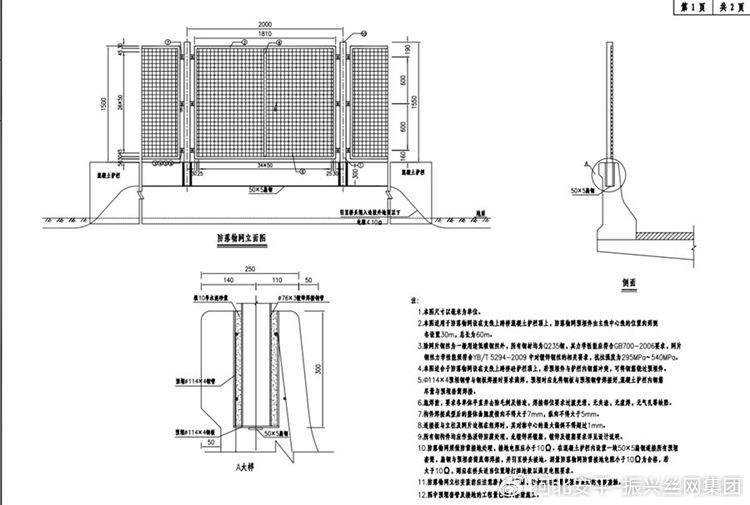

防落物网设计说明
1.本图尺寸以毫米为单位。
2.本图适用于防落物网设在支线上跨桥混凝土护栏顶上,防落物网预埋件由主线中心线的位置向两侧各设置30m,总长为60m。
3.除网片钢丝为一般用途低碳钢丝外，所有钢材均为Q235钢，其力学性能应符合GB700-2006要求,网片钢丝力学性能须符合YB/T 5294-2009中对镀锌钢丝的相关要求，抗拉强度为295MPa~ 540MPa。
4.本图适合于防落物网设在支线上跨桥砼护栏顶上,若预埋件与护栏内钢筋冲突,可将钢筋绕过预埋件。
5.Φ114X4预埋钢管与钢板焊接时要求满焊,预埋时应先将钢板与预埋钢管焊接好，混凝土护栏内钢筋
尽量与预埋套筒焊接。
6.施焊前，要求各单体平直并去除毛刺及锈迹,焊接部位要求过渡光滑,无夹渣,无虚焊,无气孔等缺陷。
7.构件焊接成型后的整体曲翘度横向不得大于7mm,纵向不得大于5mm。
8.连接板与立柱及网片边框在组焊时,其对称中心的偏斜不得超过1mm。
9.所有钢构件均应作热浸锌防腐处理,先镀锌再镀塑,镀锌及镀塑要求详见设计说明。
10.防落物网须做防雷接地处理，接地电阻应小于10Ω。在混凝土护栏内设置一块50X5扁钢连接所有预埋套筒，扁钢与预埋套筒底部焊接,并引至桥头接地。测量防落物网防雷接地电阻小于10Ω为合格，若大于10Ω,则应在桥头适当位置增打接地极以满足电阻要求。
11.防落物网立柱安装前应注意磨去底面塑层，以保证与套筒底板有良好的金属接触。
12.图中预埋套管及接地的工程量已纳入桥梁施工。
