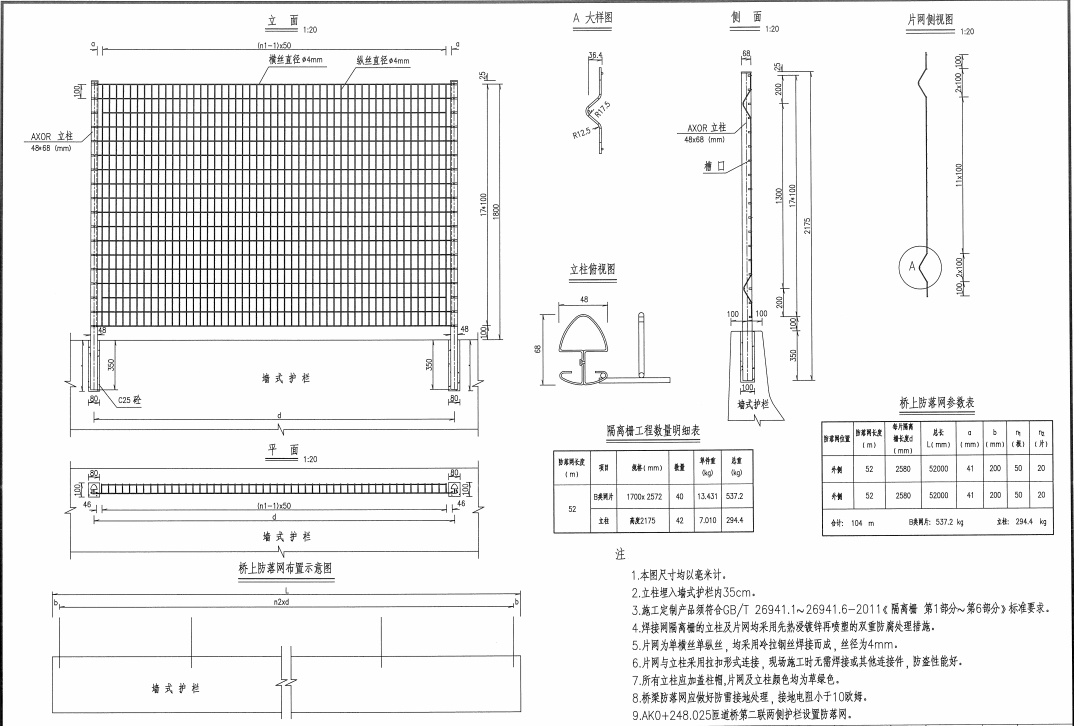

一、桥上防落网构造
1.本图尺寸均以毫米计。
2..立柱埋入墙式护栏内35cm。
3.施工定制产品须符合GB/T 26941.1~ 26941.6-2011《隔离栅第1部分~第6部分》标准要求。
4.焊接网隔离柵的立柱及片网均采用先热浸镀锌再喷塑的双重防腐处理措施。
5.片网为单横丝单纵丝,均采用冷拉钢丝焊接而成,丝径为4mm。
6.片网与立柱采用拉扣形式连接,现场施工时无需焊接或其他连接件,防盗性能好。
7.所有立柱应加盖柱帽,片网及立柱颜色均为草绿色。
8.桥梁防落网应做好防雷接地处理,接地电阻小于10欧姆。
9.全桥于上跨310国道处外侧护栏设置防落网。
二、桥上防落网参数
1、立柱，燕尾柱50*70*1.2mm；
2、网格，50*100mm竖长孔；
3、网丝，Φ4.0mm冷拉钢丝；
4、整体尺寸，1825*3000mm；
5、防腐工艺，热浸镀锌喷塑双层防腐处理措施；
6、生产工期，7天；
7、使用年限，15年；
8、质保期，3年。
