耕地保护防护网设计说明

发布日期：2021-12-06 总浏览：

耕地保护防护网设计说明:

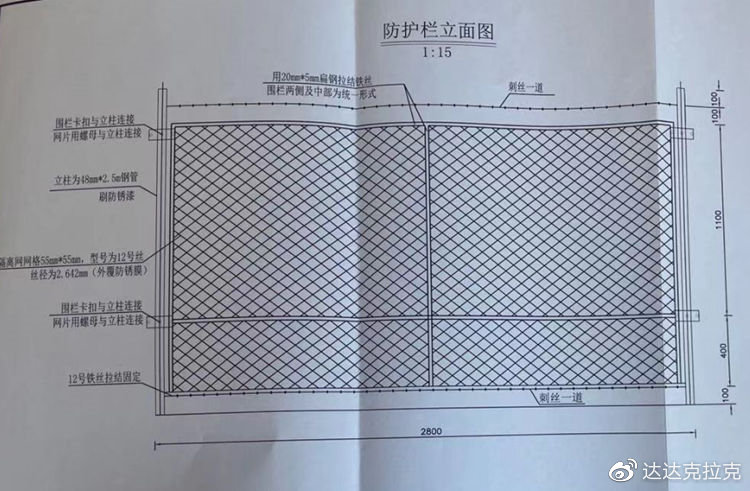

1.本图为耕地保护防护网设计图，图中单位以mm计。

2.建筑物外设矩形耕地保护防护网，耕地保护防护网距离建筑物外沿不应小于5m。并在适当位置设置可移动式防护网，以便后期检修维护工作。

3.耕地保护防护网高1.8m,立柱间距2.8m,隔离网网格55mm*55mm,立柱为48mm*2.5mm钢管，型号为12号丝，丝径为2.642m (外覆防锈膜)，用20mm*5mm扁钢拉结，防护网网片与立柱采用卡扣与螺母连接，防护网上部与下部均设置刺丝防护网一道。防护网与立柱连接部位为直立状态，立柱以上部位采用倾斜状。防锈漆颜色由甲方自定，立柱嵌入混泥土桩20cm。设计防护网固定桩采用预制C20混凝土基座，尺寸为30cm*40cm*30cm，立柱嵌入混泥土桩20cm，基座间隔距离为3m。

4.为了方便当地群众的出行，共设置6道便门，在主要交通路口以及便道口设置。便门结构主要分为两种，一种为主要交通路口，便门尺寸为宽3.5m,高1. 8m的简易栅栏门。第二种为便道口设置便门，便门尺寸为宽1.0m,高1.8m简易栅栏门，便门按相应尺寸定制成品围栏门。
