桥梁护网防抛网构造设计

发布日期：2025-07-17 总浏览：

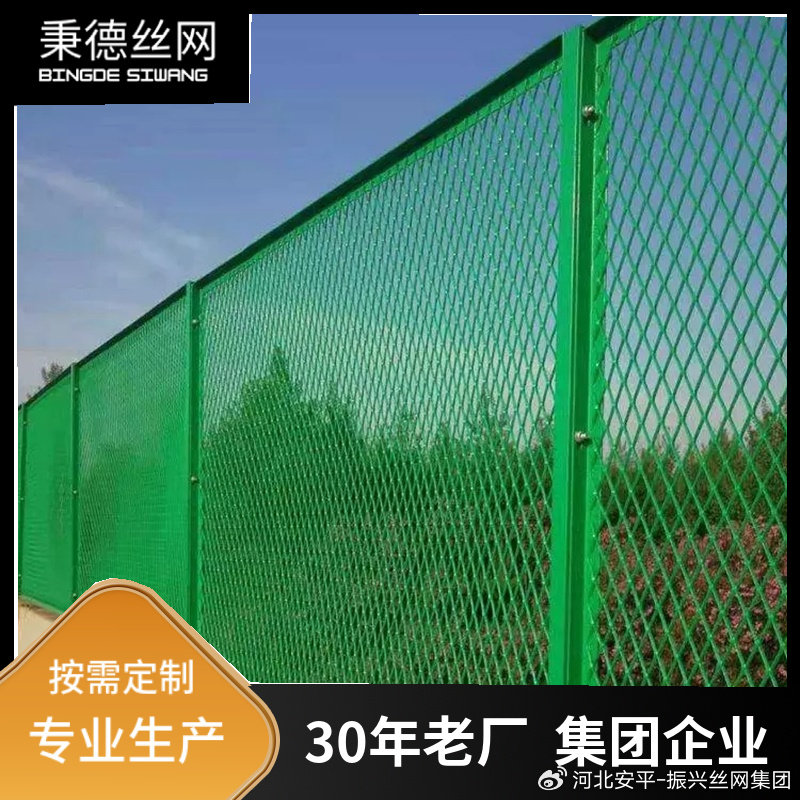

一、桥梁护网防抛网构造设计
1.圈中尺寸均以毫米计。
2.钢板网与竖框焊接成型,与横框、立柱用螺栓连接.。
3.桥梁护网防抛网紧固件、地脚螺栓、预埋法兰盘、防抛网(钢板网)采用热浸镀锌处理。
4.桥梁护网防抛网施工完后,网面应平顺、绷紧,整个结构不得扭曲。
5.桥梁护网防抛网应做接地处理,接地端子的连接导体宜采用圆钢、扁钢、毫米,避雷铜线，圆钢直径不应小于Φ10,扁钢截面不小于80mm² ,厚度不小于4mm,避雷铜线≥25平方,接地深度>2m,并做防锈防腐蚀处理。
6.本图为桥梁护网防抛网构造参考图。当护网型式、高度、立柱型式等发生变化时,应根据实际情况调整护同与桥矩护栏的连接形式。
二、桥梁护网防抛网参数设计
1、钢板网，17*65*2.0*2.0mm；
2、立柱，Φ76*4.0mm钢管；
3、横框，45*50*2.0mm异型管；
4、竖框，40*2.0mm扁钢；
5、立柱耳朵，60*40*3.0mm钢板。
