高速公路隔离栅设计方案
一、高速公路隔离栅设置原则
1、为防止人畜进入高速公路，保证车辆高速行驶和行车安全，保护公路设施的安全及公路用地界不被侵犯，原则上在沿线两侧的用地界线上均连续设施隔离栅进行封闭，隔离栅布设在公路两侧用地界以内0.25m处。
2、高速公路沿线两侧符合下列条件之一者，不设置隔离设施：
(1).路侧为水渠等天然屏障，人畜不能进入和非法侵占的区段。
(2).路侧为高度大于1.5m的挡土墙或砌石陡坡，人畜不能进入的区段。
(3).桥梁（含高架桥）、通道等构造物，桥头、洞口与路堤（堑）隔离设施连接封死。
3、沿公路用地界以内设置的隔离设施，在遇桥梁、通道时，应朝桥头锥坡（或端墙）方向围死。
4、由于地形方面的原因，隔离设施前后不能连续设置的地方，就以该处作为隔离设置的端部，并处理好端头的围封。
5、沿公路用地边界地形起伏较大、隔离设施不易施工的路段，可根据需要设置成一系列斜坡过渡的形式。
二、高速公路隔离栅结构形式

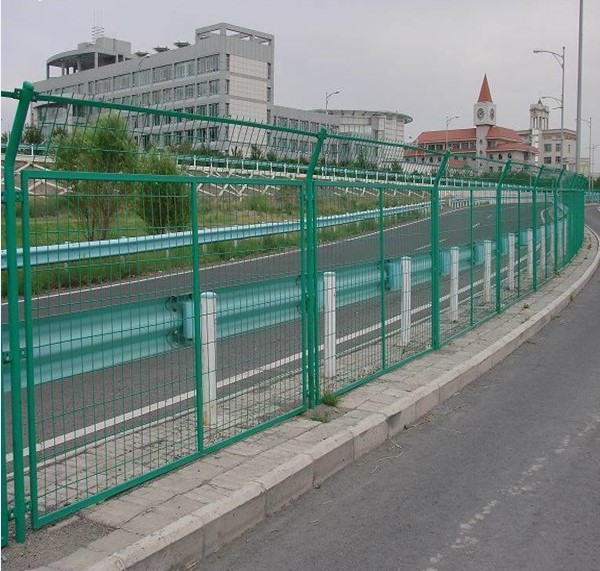

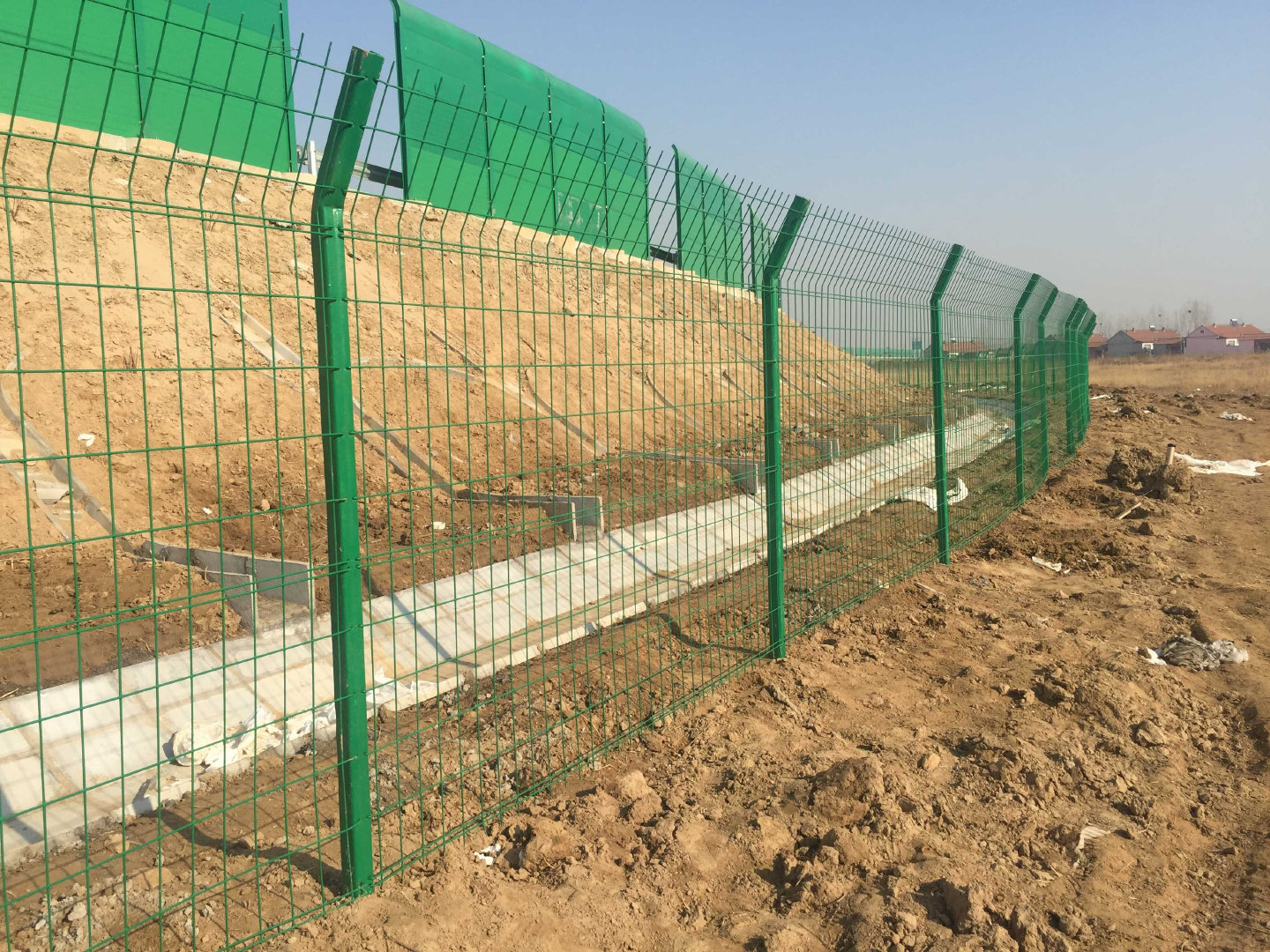

全线连续设置隔离栅，一般路段采用刺铁丝隔离栅，互通区及距离城镇较近段落采用焊接网隔离栅。
三、高速公路隔离栅材料
1、焊接网隔离栅采用Φ4mm钢筋制作，网孔为75*150mm；
2、刺钢丝网隔离栅采用12号低碳钢丝制作，安装时采用防盗螺栓固定；
3、焊接网隔离栅采用钢管立柱，刺钢丝网隔离栅均采用型钢立柱；
4、所有隔离栅金属构件采用热浸镀锌，结构件镀锌量为500g/㎡，紧固件、连接件镀锌量为350g/㎡，焊接网镀锌量为135g/㎡，刺钢丝网镀锌量为120g/㎡。
四、高速公路焊接网隔离栅参数
1、立柱，[50*50*3mm冷弯槽钢；
2、焊接网网格，150*75mm竖长孔；
3、焊接网网丝，Φ4.0mm低碳钢丝；
4、竖边框，25*25*2mm冷弯空心型钢；
5、横边框，25*25*2mm冷弯空心型钢；
6、网片加强筋，25*25*2mm冷弯空心型钢；
7、上网片边框，20*3mm热轧扁钢；
8、上网连接钢板，40*50*4mm热轧扁钢；
9、斜撑，40*40*3mm角钢；
10、斜撑连接钢板，65*45*4mm热轧扁钢。

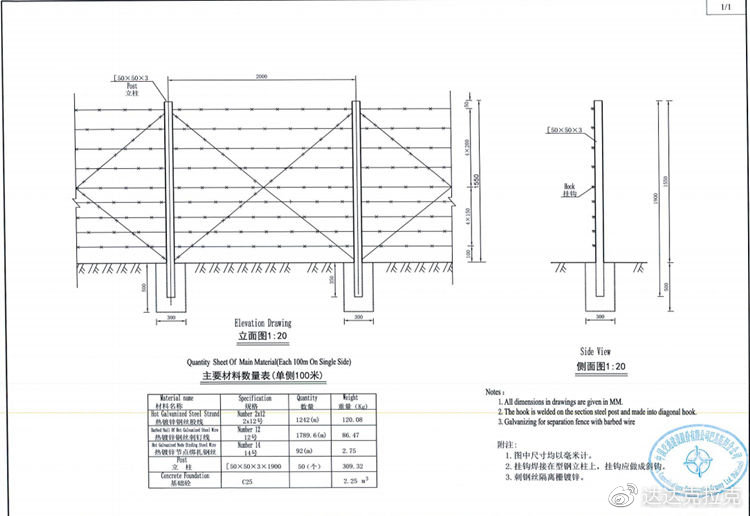

五、高速公路刺钢丝隔离栅参数
1、股线，12号热镀锌钢丝；
2、刺钉线，12号热镀锌钢丝；
3、节点绑丝，14号热镀锌钢丝；
4、立柱，[50*50*3mm冷弯槽钢。
