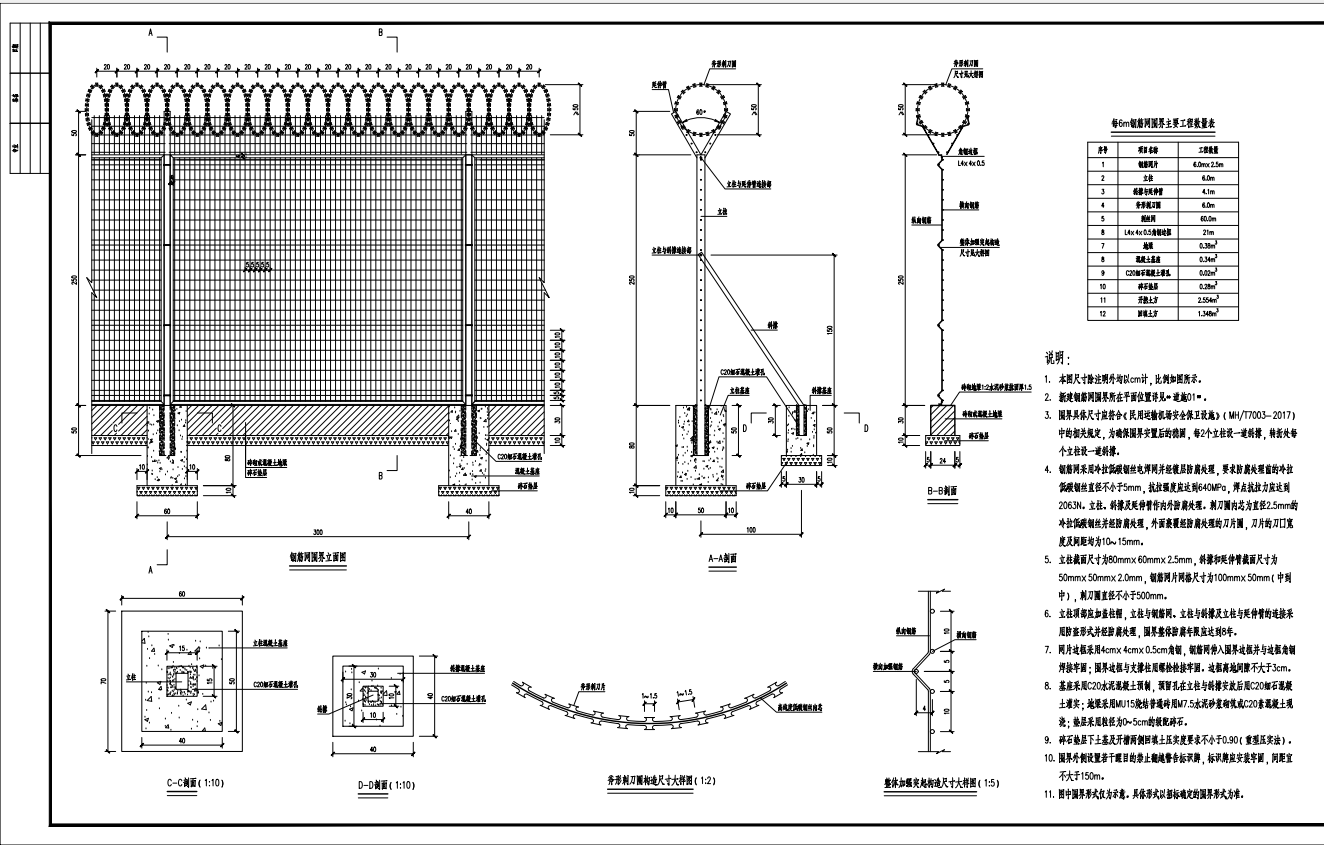

瑞金民用机场围栏-机场专用钢筋网围栏生产厂家说明：

说明:

1.本图尺寸除注明外均以cm计，比例如图所示。

2. 新建钢筋网围界所在平面位置详见=道施01”。

3.围界具体尺寸应符合《民用运输机场安全保卫设施》(MH/T7003-2017)

中的相关规定，为确保围界安置后的稳固,每2个立柱设一道斜撑，转折处每

个立柱设一道斜撑。

4.钢筋网采用冷拉低碳钢丝电焊网并经镀层防腐处理，要求防腐处理前的冷拉

低碳钢丝直径不小于5mm,抗拉强度应达到640MPa。焊点抗拉力应达到

2063N。立柱、斜撑及延伸臂作内外防腐处理。刺刀圈内芯为直径2.5mm的

冷拉低碳钢丝并经防腐处理,外面裹覆经防腐处理的刀片圈，刀片的刀口宽

度及间距均为10~15mm.

5.立柱截面尺寸为80mmx 60mmx2.5mm,斜撑和延伸臂截面尺寸为

50mmx50mmx2.0mm，钢筋网片网格尺寸为100mmx50mm(中到

中)，刺刀圈直径不小于500mm.

6.立柱顶部应加盖柱帽，立柱与钢筋网、立柱与斜撑及立柱与延伸臂的连接采

用防盗形式并经防腐处理，围界整体防腐年限应达到8年。

7.网片边框采用4cmx 4cmx0.5cm角钢，钢筋网伸入围界边框并与边框角钢

焊接牢固;围界边框与支撑柱用螺栓栓接牢固。边框离地间隙不大于3cm。

8.基座采用C20水泥混凝土预制，预留孔在立柱与斜撑安放后用C20细石混凝

土灌实:地梁采用MU15烧结普通砖用M7.5水泥砂浆砌筑或C20素混凝土现

浇:垫层采用粒径为0~5cm的级配碎石。

9.碎石垫层下土基及开槽两侧回填土压实度要求不小于0.90(重型压实法).

10.围界外侧设置若干醒目的禁止翻越警告标识牌,标识牌应安装牢固。间距宜

不大于150m.

11.图中围界形式仅为示意。具体形式以招标确定的圄界形式为准。
