海南文昌至定安段Bf-Ww-B型桥梁防抛网一般介绍
发布日期：2022-09-05 总浏览：
海南文昌至定安段Bf-Ww-B型桥梁防抛网一般介绍

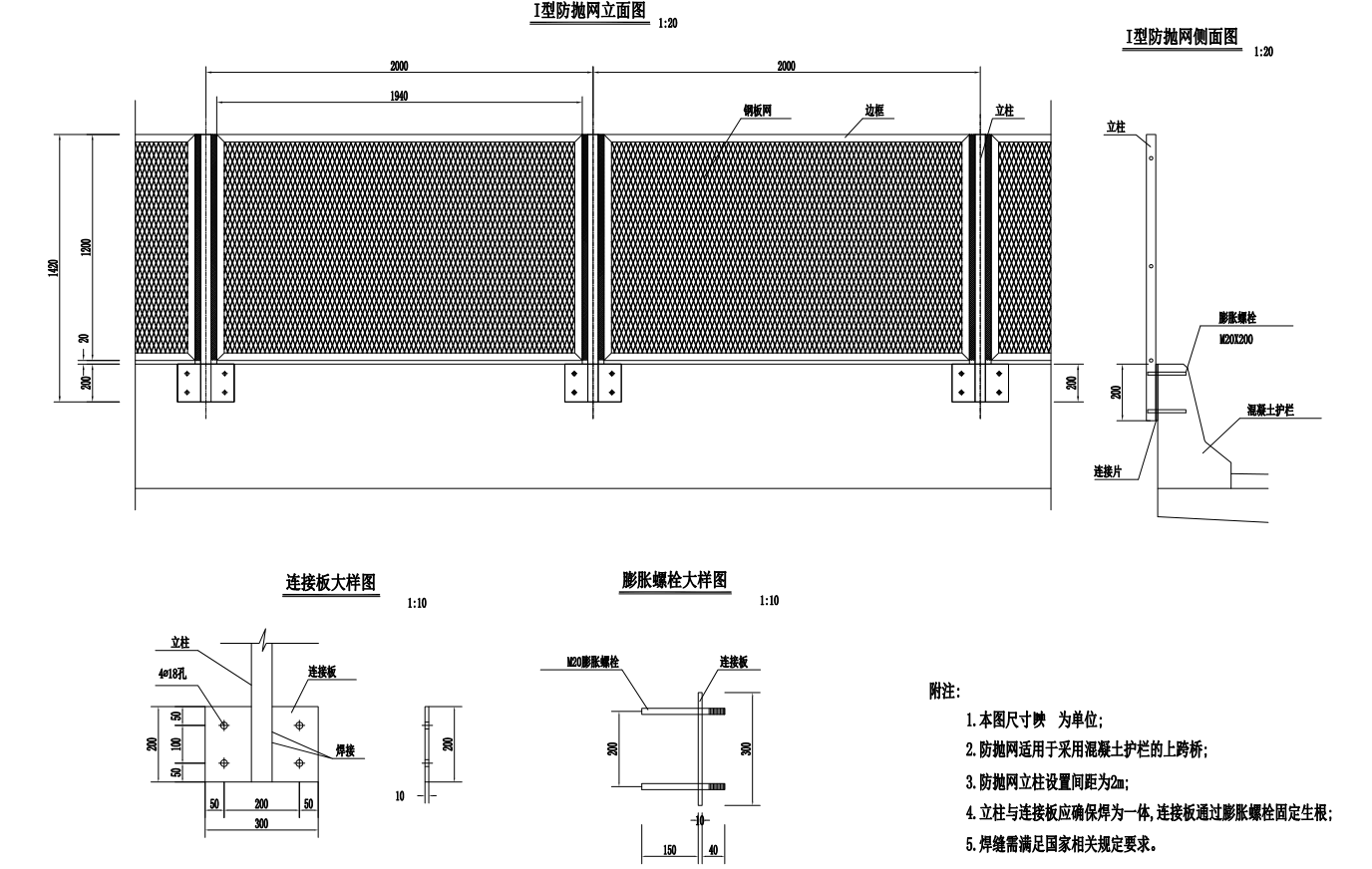

一、设计要求
本图尺寸以mm为单位。
边框由不等边角钢焊接而成，立柱由钢板冷弯后焊接加工制成。
钢板网为整板加工而成，网片与边框采用焊接;立柱与连接板应确保焊为一体，连接板通过地脚螺栓固定生根。
立柱与边框用螺栓连接,螺栓的两端均应制作螺纹。
除紧固件采用热浸镀锌处理外,其它构件均应进行浸塑处理。
括号内数字适用Bf-Em-B2桥梁护网。

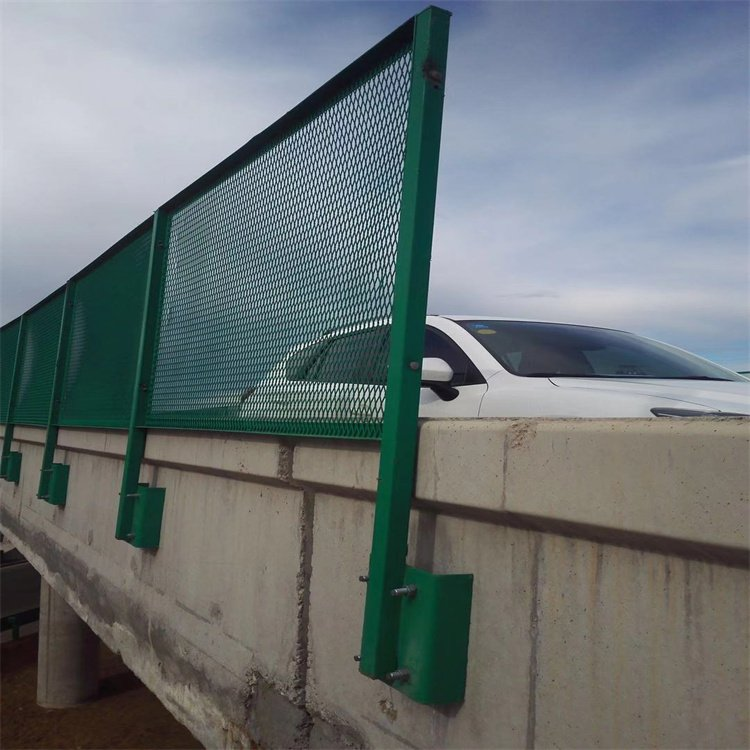

二、防抛网结构类型
防抛网采用钢板网结构，钢板网为 2.5mm 厚整板加工而成，丝梗宽度为 2.5mm，网格尺寸为 22×60mm，跨公路的防落物网网片高1.2m。网片焊接于角钢边框上。除紧固件、地脚螺栓、预埋法兰盘采用热浸镀锌处理外，其它构件均应进行涂塑处理，涂塑层颜色采用
薄荷绿；防腐符合《公路交通工程钢构件防腐技术条件》GB/T18226-2015 的要求。
三、防落物网技术要求及施工注意事项
(1) 钢板网安装时要求网面平整，无明显凹凸现象，边框与立柱应连接牢固，整体连接平顺。
(2) 钢板网应先加工后涂塑，涂塑层应均匀、亮泽，涂层厚度为不小于0.38mm。
(3) 防落物网应做接地处理，接地电阻小于10Ω。
(4) 符合JTG F71-2006《公路交通安全设施施工技术规范》的要求。
(5) 水平护网应先确定现场实际情况之后进行设置。
