菱形孔天桥防落网设计要求
发布日期：2022-02-28 总浏览：

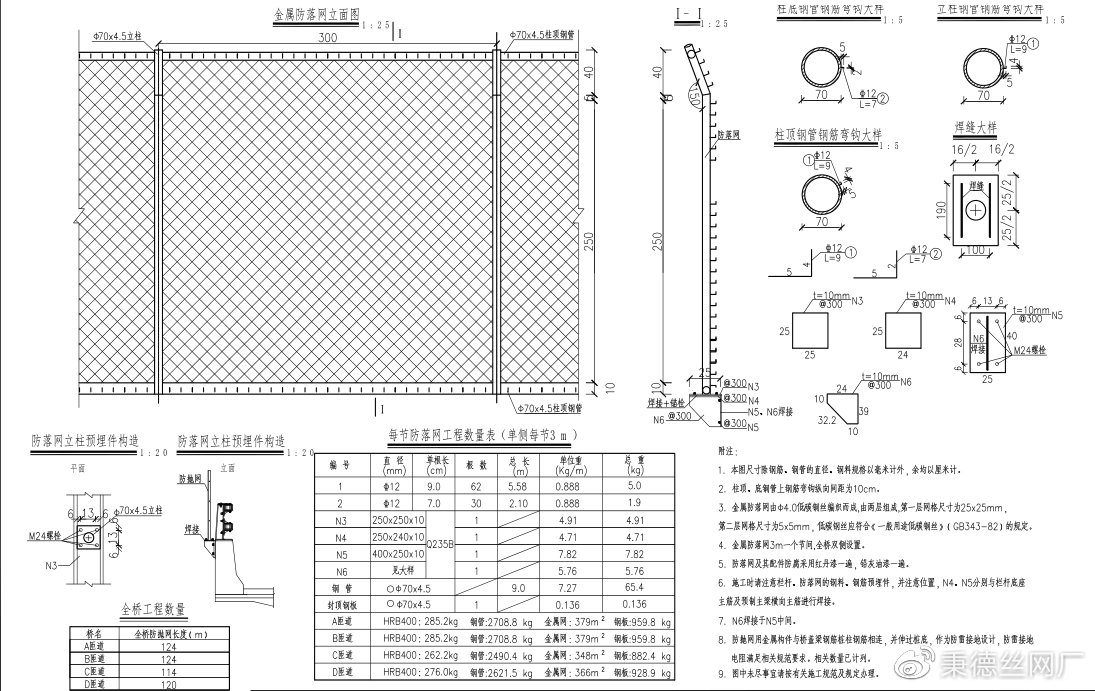

附注:
1.本图尺寸除钢筋、钢管的直径、钢料规格以毫米计外，余均以厘米计。
2.柱顶、底钢管上钢筋弯钩纵向间距为10cm。
3金属防落网由 φ4.0 低碳钢丝编织而成，由两层组成，第一层网格尺寸为25x25mm，
第二层网格尺寸为5x5mm，低碳钢丝应符合《一般用途低碳钢丝》(GB343-82)的规定。
4.金属防落网3m一个节间，全桥双侧设置。
5.防落网及其配件防腐采用红丹漆一遍，铅灰油漆一遍。
6.施工时请注意栏杆、防落网的钢料、钢筋预埋件，并注意位置，N4、N5分别与栏杆底座
主筋及预制主梁横向主筋进行焊接。
7.N6焊接于N5中间。
8.防抛网用金属构件与桥盖梁钢箭桩柱钢筋相连，并伸过桩底，作为防雷接地设计，防雷接地
电阻满足相关规范要求。相关数量已计列。
9.图中未尽事宜请按有关施工规范及规定办理。
